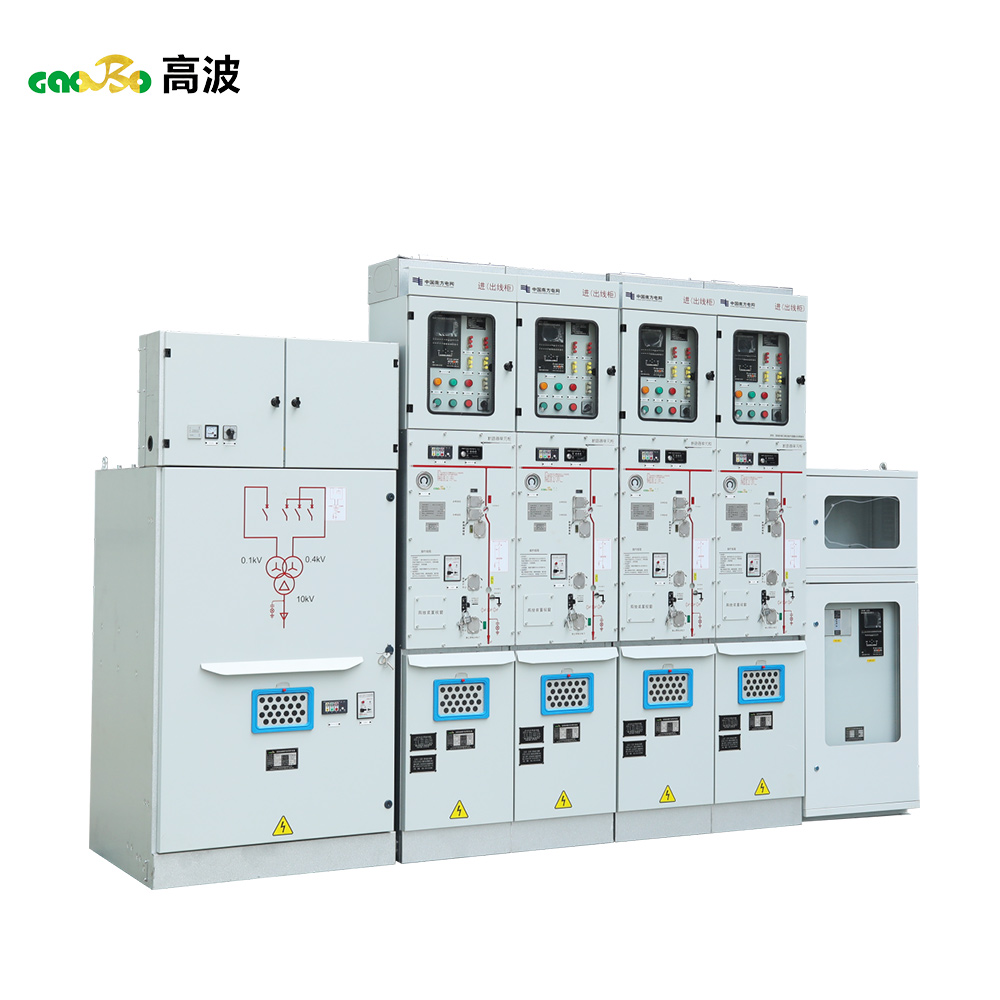

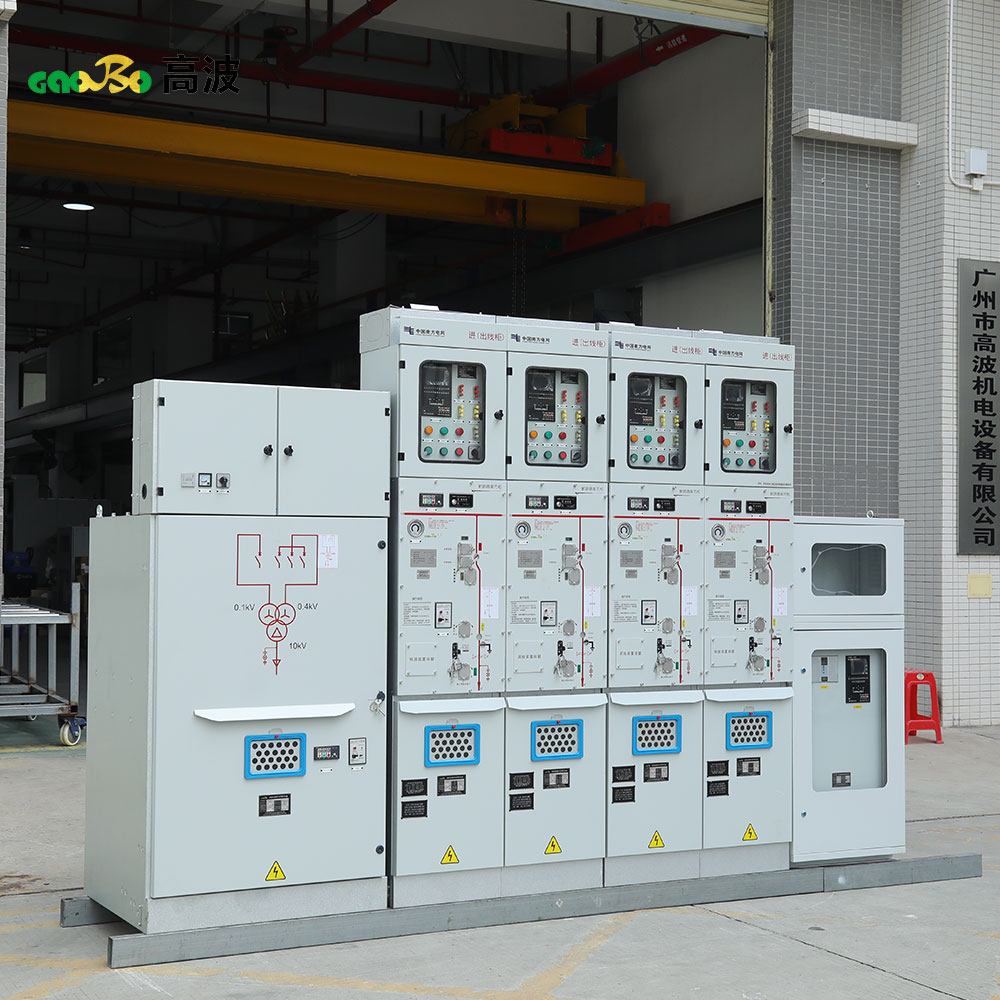

وحدة التبديل الرئيسية ذات الحلقات المتسلسلة المعزولة والمغلفة بالمعدن من Gaobo
وصف الإنتاج:
مفاتيحنا الرئيسية ذات الحلقة المعزولة والمغلفة بالمعدن هي سلسلة جديدة من منتجات المفاتيح المغلقة بالكامل، طُوّرت باستخدام تقنية المحاكاة الحاسوبية، مدعومةً بسنوات من الخبرة في تصميم وتصنيع المنتجات. تتميز هذه المفاتيح الرئيسية ذات الحلقة المعزولة والمغلفة بالمعدن بهيكل وحدة رئيسية ثابتة، ويمكن دمجها في ما يصل إلى 15 طريقة تثبيت مختلفة.
الوحدة الرئيسية ذات الحلقة المتسلسلة المعزولة والمغلفة بالمعدن هي وحدة توزيع كهربائية مدمجة وقابلة للتوسعة، ويمكن تهيئتها بما يصل إلى ست وحدات داخل حجرة معزولة بالغاز. يمكن توصيل الجزء العلوي من حجرة قضيب التوصيل في كل وحدة بوحدة توزيع كهربائية أخرى معزولة بالغاز عبر قضيب توصيل مغلق تمامًا. ويمكن توسيعها إلى عدة وحدات مدمجة ذات وظائف مختلفة.
طلب:
وحدات الطاقة الرئيسية ذات الحلقات المعزولة والمغلفة بالمعدن مناسبة لأنظمة الطاقة بجهد 50 هرتز، 12 كيلو فولت، و24 كيلو فولت، وتُستخدم على نطاق واسع في شبكات الكابلات الحلقية الصناعية والمدنية ومحطات الطاقة. وهي مناسبة بشكل خاص لحماية المعدات الكهربائية والتحكم فيها في المواقع التالية: توزيع الطاقة في المناطق الحضرية، محطات التحويل الفرعية الثانوية الصغيرة، محطات التحويل، المؤسسات الصناعية والتعدينية، مراكز التسوق، المطارات، مترو الأنفاق، محطات توليد طاقة الرياح، محطات الطاقة الصغيرة والمتوسطة، المستشفيات، الملاعب، السكك الحديدية، الأنفاق، إلخ.
مميزات المنتج:
1. تستخدم الوحدة الرئيسية ذات الحلقة المعزولة المحاطة بالمعادن من نوع SF6 غاز SF6 كوسيلة لإطفاء القوس الكهربائي والعزل:
٢. هيكل لوحة التوزيع مُحكم الغلق ومعزول بالكامل؛ حيث تُغلّف قضبان التوزيع والمفاتيح والأجزاء الكهربائية الحية بالكامل بغلاف من الفولاذ المقاوم للصدأ. يُملأ التجويف بغاز SF6 بضغط ١.٤ بار، مما يضمن حماية IP67. لا تتأثر لوحة التوزيع بالكامل بالظروف البيئية الخارجية، مما يضمن التشغيل العادي حتى في الظروف القاسية كالغمر في الماء لفترات قصيرة، كما لا يحتاج المنتج إلى صيانة طوال عمره الافتراضي.
3. تحتوي معدات التبديل على جهاز تشابك كامل بخمسة مقاومة لتجنب أي أعطال في الأفراد والمعدات قد تحدث بسبب خطأ بشري.
٤. جميع لوحات التوزيع مزودة بقناة تخفيف ضغط آمنة وموثوقة لضمان السلامة الشخصية للمشغلين حتى في الحالات القصوى. تنقسم لوحات التوزيع إلى نوعين: وحدة ثابتة ووحدة قابلة للتوسيع.
5. تعادةً ما يكون لمعدات التبديل مدخل ومخرج أمامي، ولكن يمكنها أيضًا تحقيق مخرج جانبي أو توسع جانبي وفقًا لمواضع التثبيت المختلفة.
6. الخزانة صغيرة الحجم، وسهلة التركيب، ومناسبة للأماكن ذات المساحة المحدودة والظروف البيئية السيئة.
7. يمكن تكوين خزانة التبديل بأجهزة كهربائية وتحكم عن بعد وأجهزة مراقبة وفقًا لاحتياجات المستخدم المختلفة.
المعايير الفنية:
| حدود | وحدة C (مفتاح التحميل) | وحدة F (الأجهزة الكهربائية المركبة) | وحدة V (قاطع الدائرة الفراغية) | مفتاح العزل/التأريض |
| الجهد المقدر بالكيلوفولت | 24/12 | 24/12 | 24/12 | 24/12 |
| جهد تحمل تردد الطاقة كيلو فولت | 42/65 | 42/65 | 42/65 | 42/65 |
| جهد تحمل نبضات الصواعق كيلو فولت | 75/125 | 475/125 | 75/125 | 75/125 |
| التيار المقدر أ | 630/630 | يعتمد ذلك على التصنيف الحالي للصمامات | 630/630 | / |
| تيار قطع الحلقة المغلقة أ | 630/630 | / | / | / |
| تيار كسر الحمل النشط المقدر بنسبة 5% أ | 31.5/- | / | / | / |
| تيار كسر الخطأ الأرضي أ | 200/150 | / | / | / |
| تيار القطع A لشحن الكابل أثناء حدوث عطل أرضي | 115/87 | / | / | / |
| تيار النقل المقدر أ | / | 1750 | / | / |
| الحد الأقصى للتيار A للصمام المستخدم | / | 125 | / | / |
| تيار قطع الدائرة القصيرة كيلو أمبير | / | يعتمد ذلك على التصنيف الحالي للصمامات | 25/20 | / |
| قدرة الإغلاق كيلو أمبير | 63/50 | محدودة بواسطة الصمامات ذات الجهد العالي | 63/50 | 50/40 |
| تحمل التيار قصير المدى بالثواني كيلو أمبير | 25 | / | 25 | 25 |
| مدة الحياة الميكانيكية | 5000 | 3000 | 10000 | 3000 |
