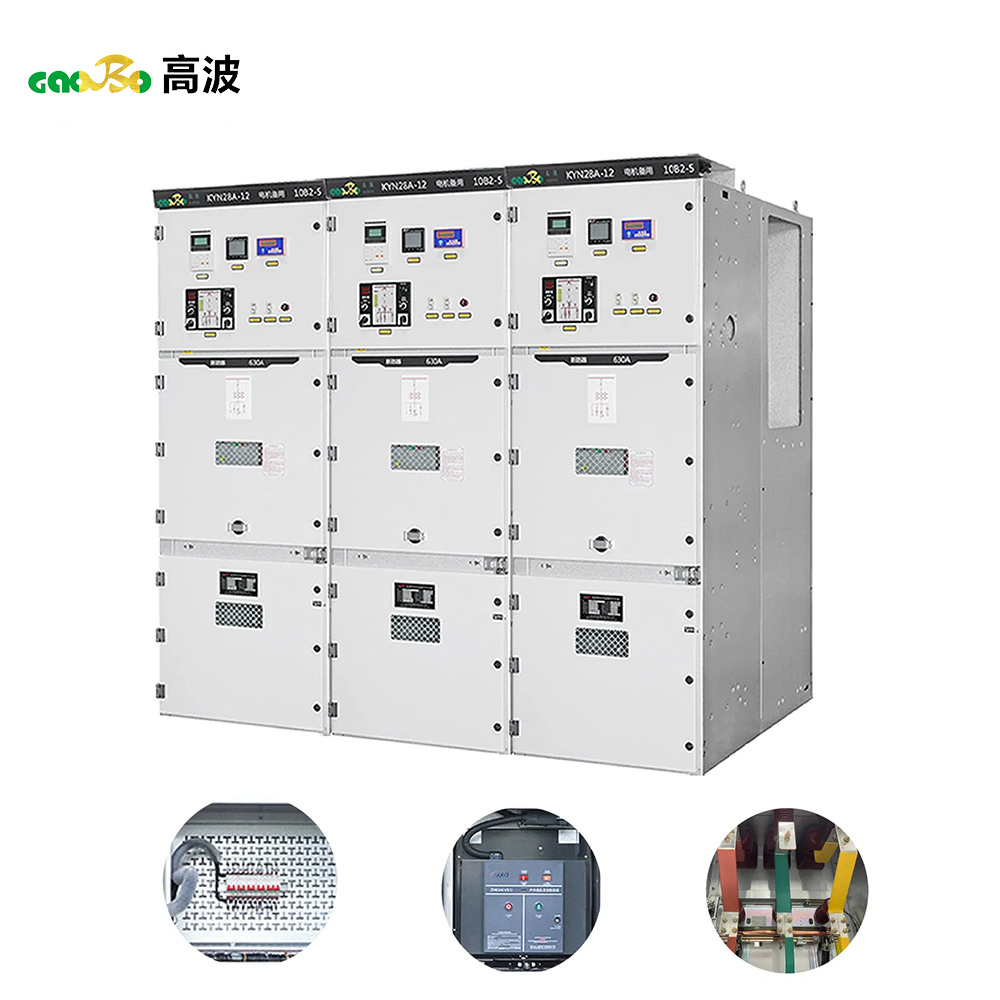

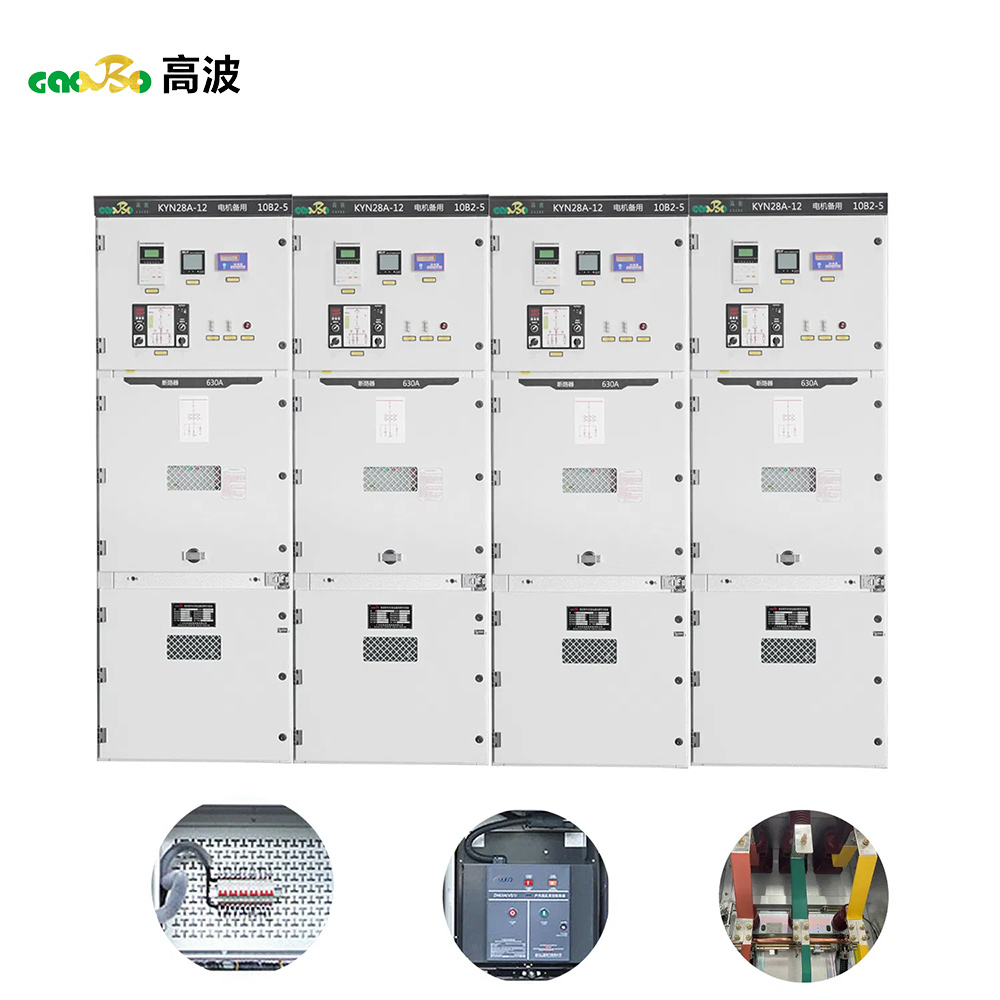

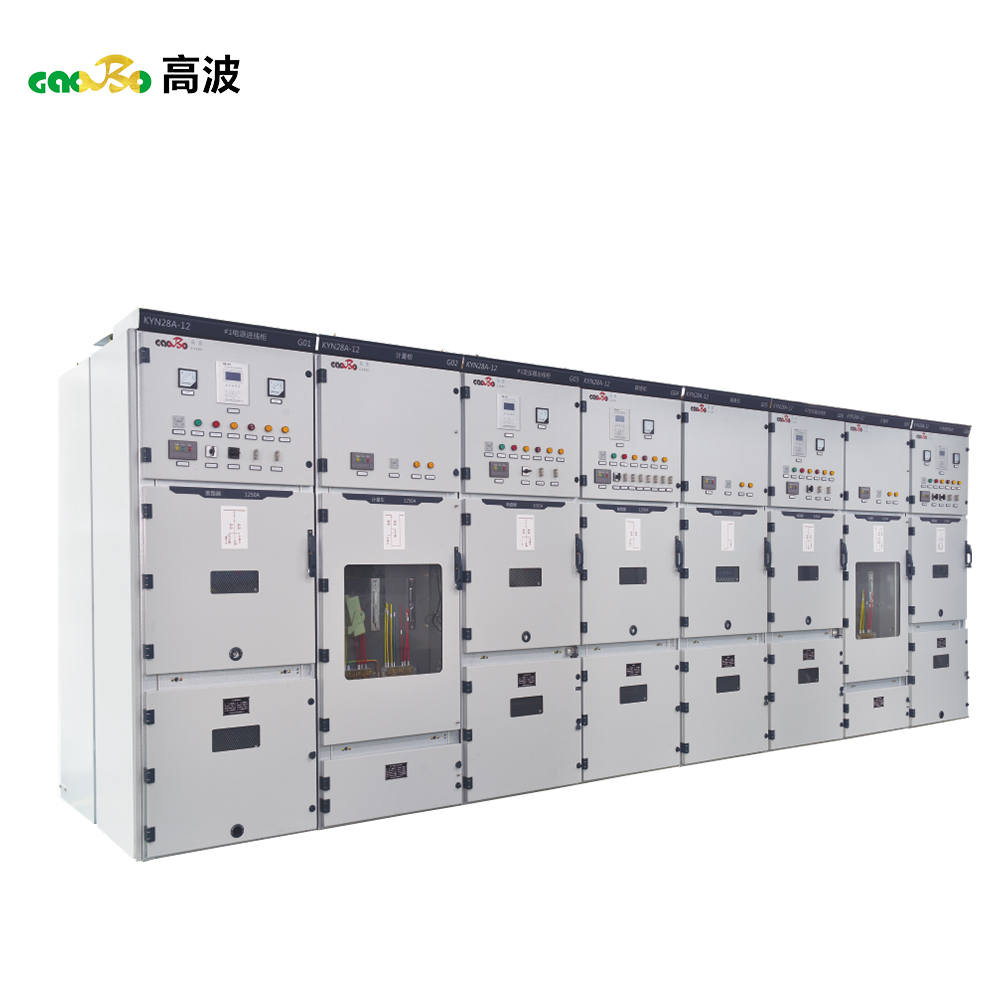

خزانة مفاتيح كهربائية عالية الجهد KKYN28 للمطارات والمترو والمستشفيات

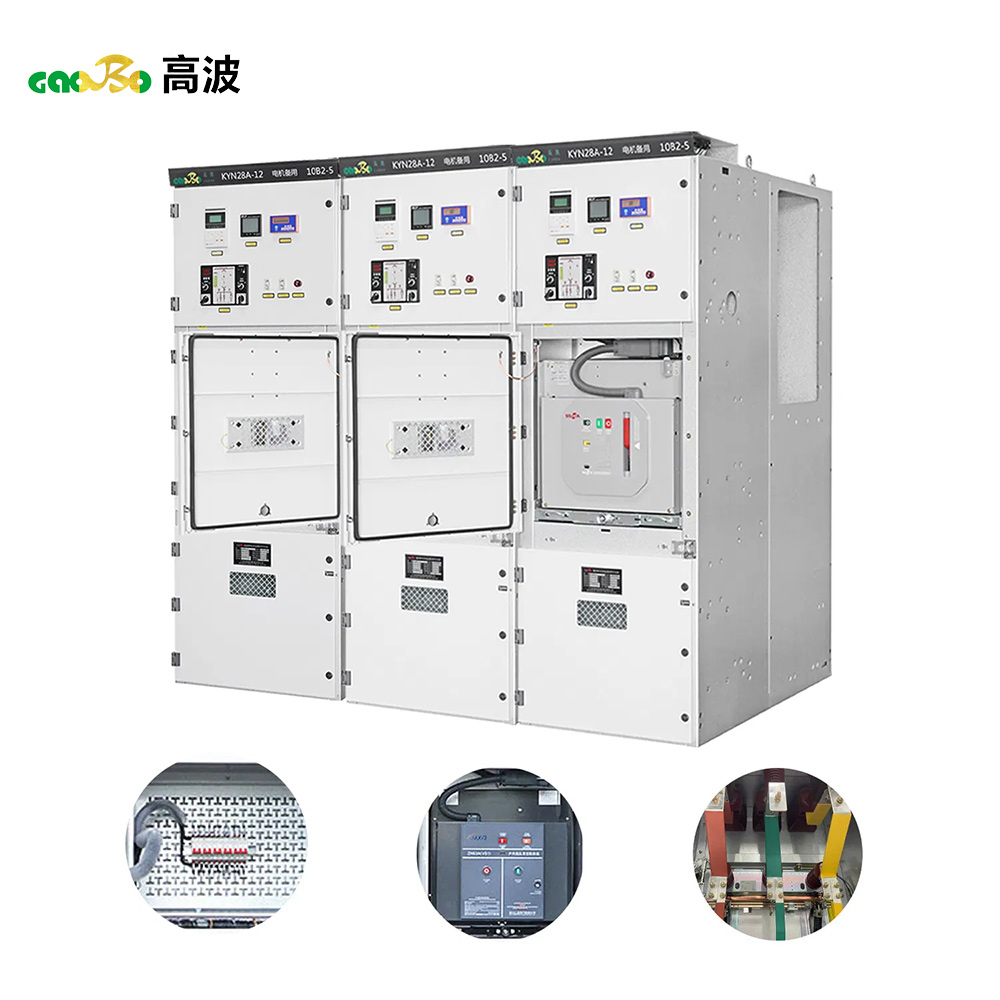

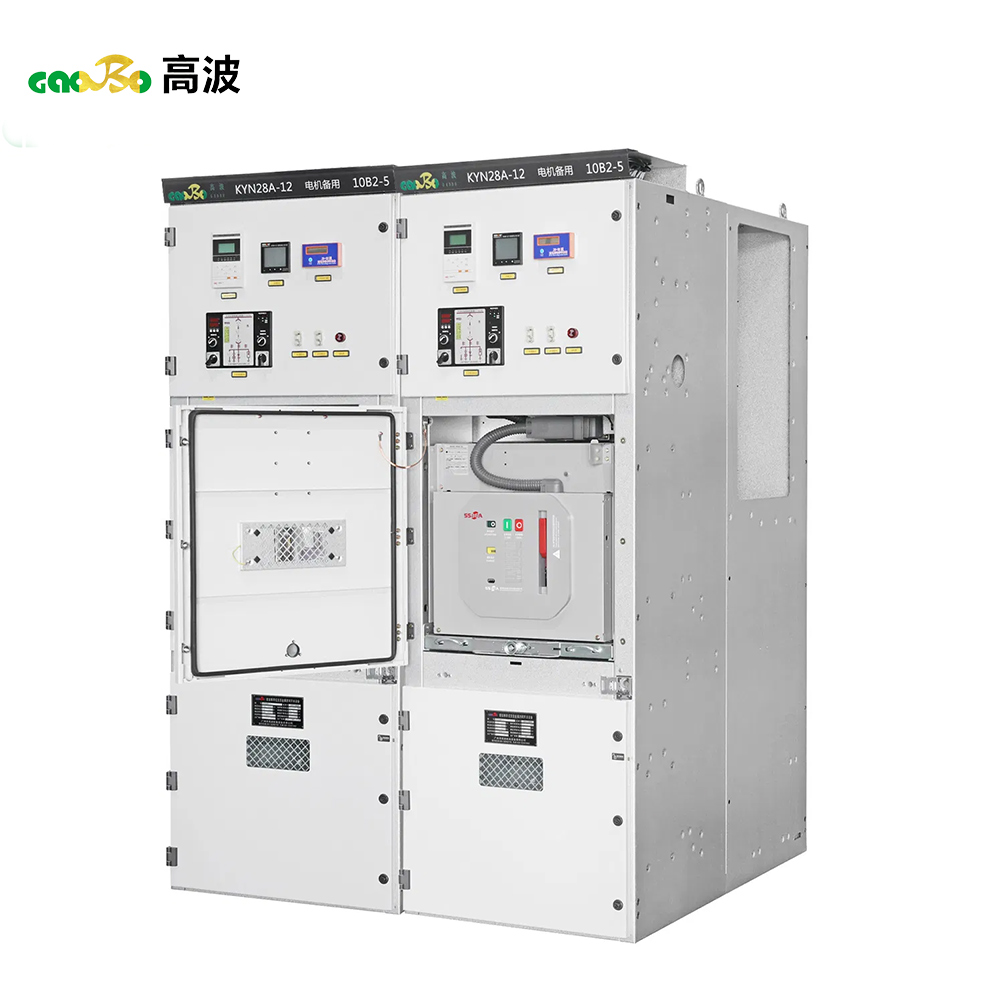

معدات توزيع الجهد العالي: نوع مدرّع مغلف بالمعدن (قابل للإزالة): مثل KYN28A-12 (الطراز الأكثر شيوعًا في الصين). رُكّبت المكونات الرئيسية، مثل قواطع الدائرة ووحدة التحكم الإلكتروني (PT)، على العربة القابلة للسحب. أثناء الصيانة، يمكن سحب العربة إلى "وضع الاختبار" أو فصلها تمامًا عن الخزانة، مما يوفر أمانًا وراحةً وإمدادات طاقة عالية.
المعايير الفنية:
| المعلمة | تفاصيل |
| الجهد المقدر (تيار متردد) | 24 كيلو فولت |
| التيار المقدر | 1250 أمبير |
| التردد المقدر | 50 60 هرتز |
| تصنيف معدات التبديلحاضِر | 630 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3150 أمبير |
| تصنيف الاستراحةحاضِر | 630 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3150 أمبير |
| التيار القصير المقدر | 16 20 25 31.5 40 (KA/4S) |
| أقصى تيار يتحمله التصنيف | 40 50 63 80 100 كيلو كالوري |
| تيار قطع الدائرة القصيرة المقدر | 16 20 25 31.5 40 كيلو كالوري |
| تيار إغلاق الدائرة القصيرة المقدر | 40 50 63 80 100 كيلو كالوري |
| مستوى العزل المقدر، يتحمل الجهد تحت تردد الطاقة | المرحلة - المرحلة المرحلة-الأرض 42 انقطاع (عزل) 48 |
| جهد تحمل نبضات البرق | المرحلة - المرحلة المرحلة-الأرض 72 انقطاع (عزل) 85 |
| عمر خدمة قاطع الدائرة | 10000 مرة |
| مستوى الحماية | Shell IP4X، خزانة القاطع مفتوحة: 12PX |
| درجة الحرارة والرطوبة البيئية | -25~45 درجة مئوية |
| ارتفاع | أقل من 1000 متر |
