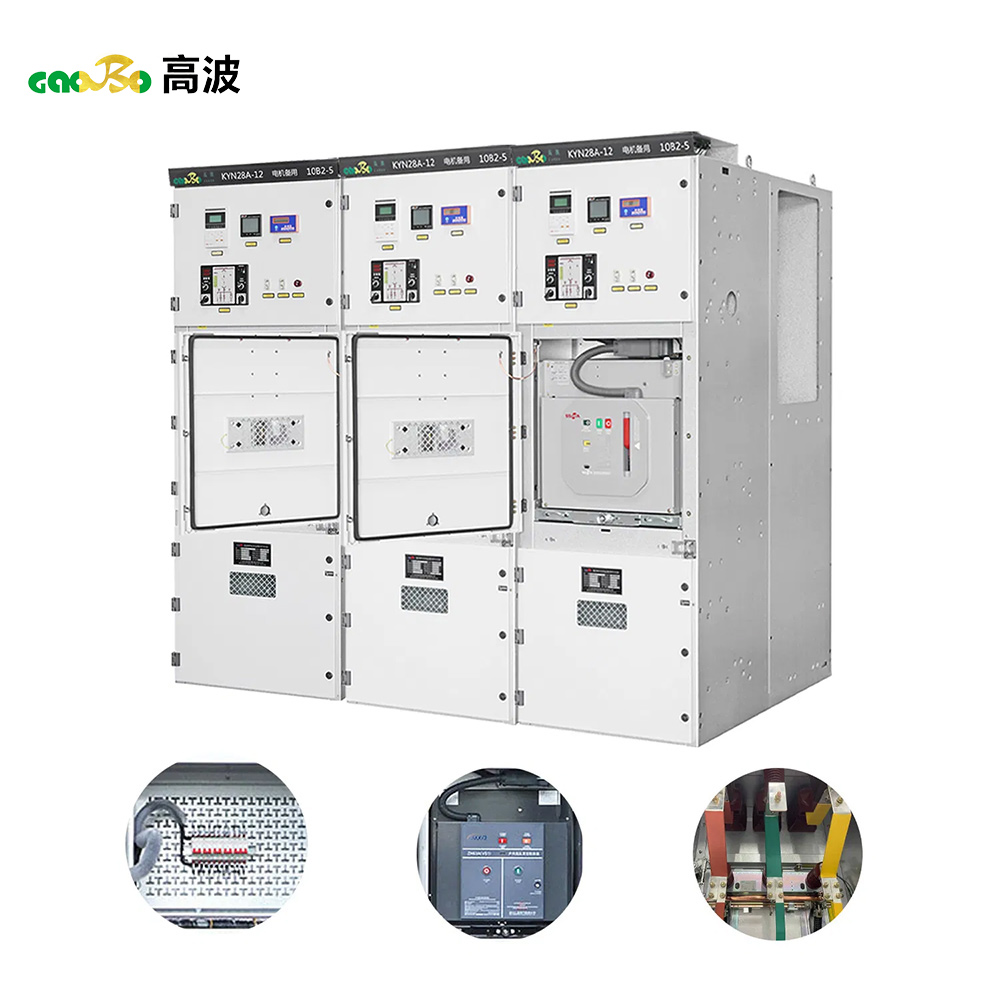

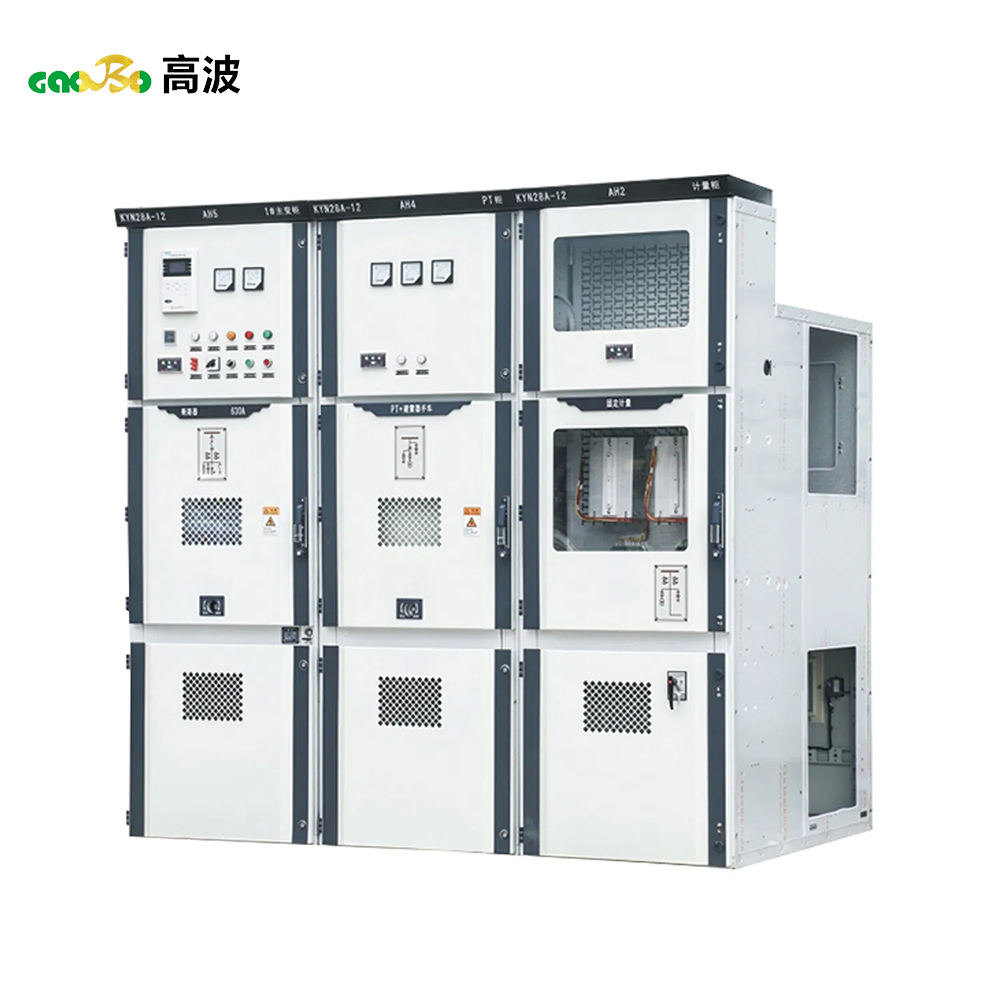

خزانة مفاتيح كهربائية عالية الجهد خارجية KYN28 لنظام إمداد الطاقة الآمن
طلب:

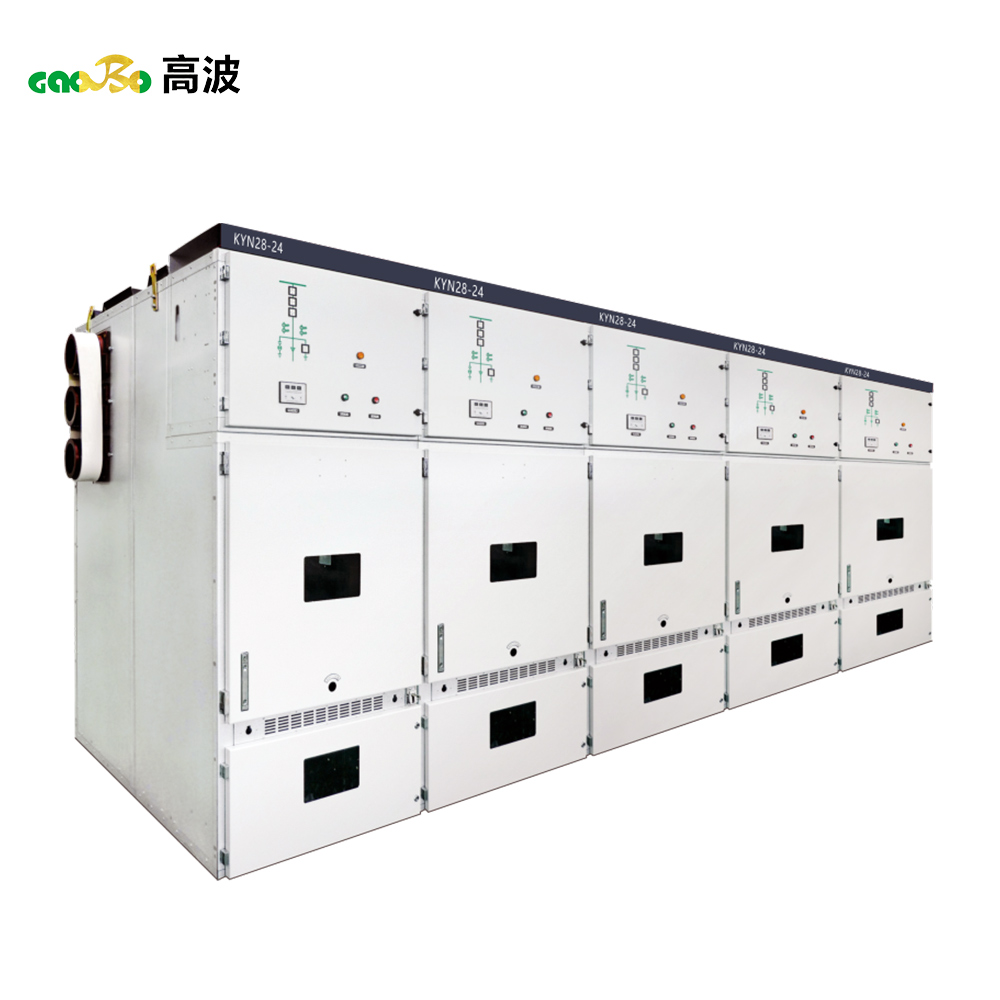

لوحة التوزيع الكهربائية الداخلية القابلة للسحب KYN28-24/1250-31.5، والمغلفة بالمعدن، مناسبة لأنظمة الطاقة بتردد 50 هرتز، و3-24 كيلو فولت، وتُستخدم على نطاق واسع في محطات الطاقة، ومحطات التحويل الفرعية، ومحطات التوزيع، ومحطات توزيع الطاقة في المناطق الحضرية، والمؤسسات الصناعية والتعدينية، ومراكز التسوق، والمطارات، ومترو الأنفاق، ومحطات توليد طاقة الرياح، والمستشفيات، والملاعب الرياضية، والسكك الحديدية، والأنفاق، وغيرها من الأماكن للتحكم والحماية والمراقبة. يمكن تزويدها بلوحة توزيع كهربائية قياسية أو قاطع دائرة تفريغ VS1 محلي الصنع، مما يجعلها وحدة توزيع طاقة عالية الأداء تتميز بمزايا مثل مرونة التركيبات، والهيكل المدمج، والسلامة والموثوقية، وسهولة الصيانة، ومقاومة الصدمات، ومقاومة التآكل.
مميزات المنتج:
تجميع معدني بالكامل، هيكل تجميع معياري؛
الخزانة مصنوعة من صفائح فولاذية رقيقة مطلية بالألمنيوم والزنك المستوردة، تتم معالجتها بواسطة نظام المعالجة المرنة FMS، وتستخدم تقنية الطي المتعددة المتقدمة. يتم توصيله باستخدام صواميل البرشام والمسامير عالية القوة، مما يؤدي إلى دقة عالية ومقاومة للتآكل وخفة الوزن وقوة عالية وتنوع قوي.

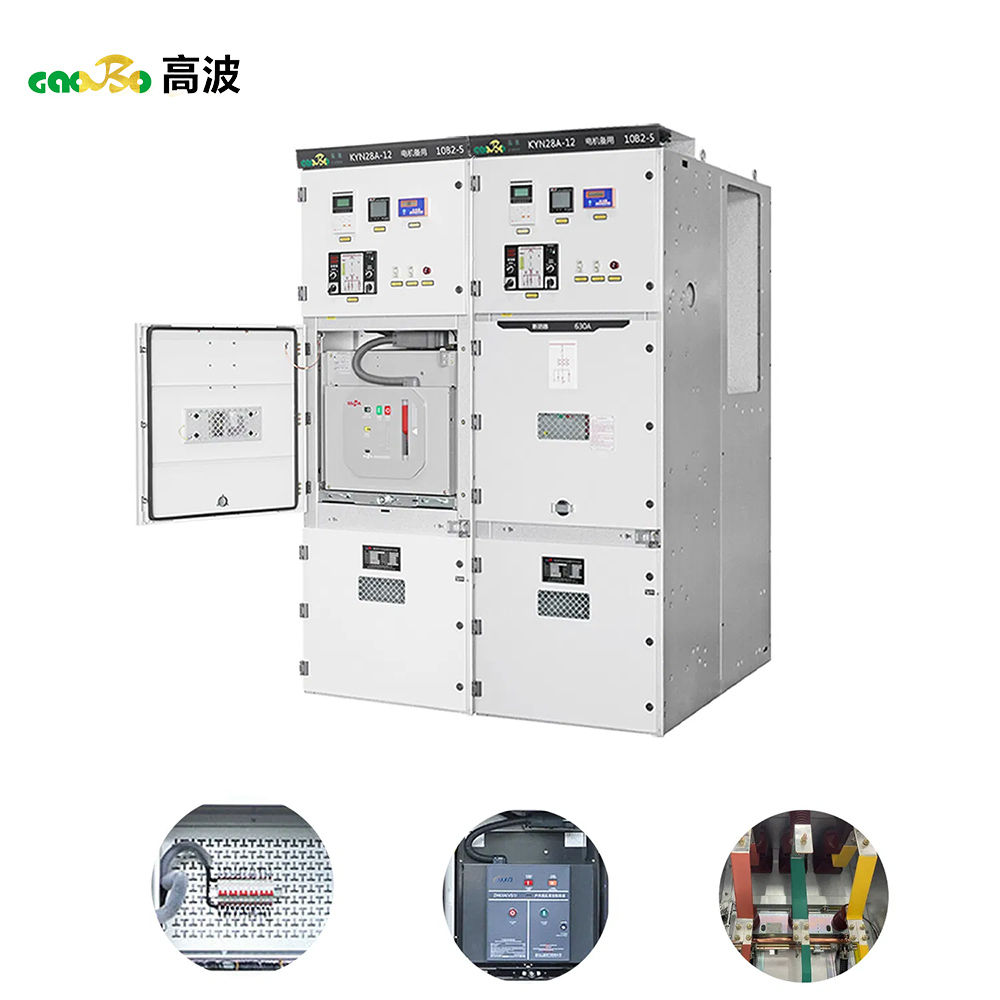

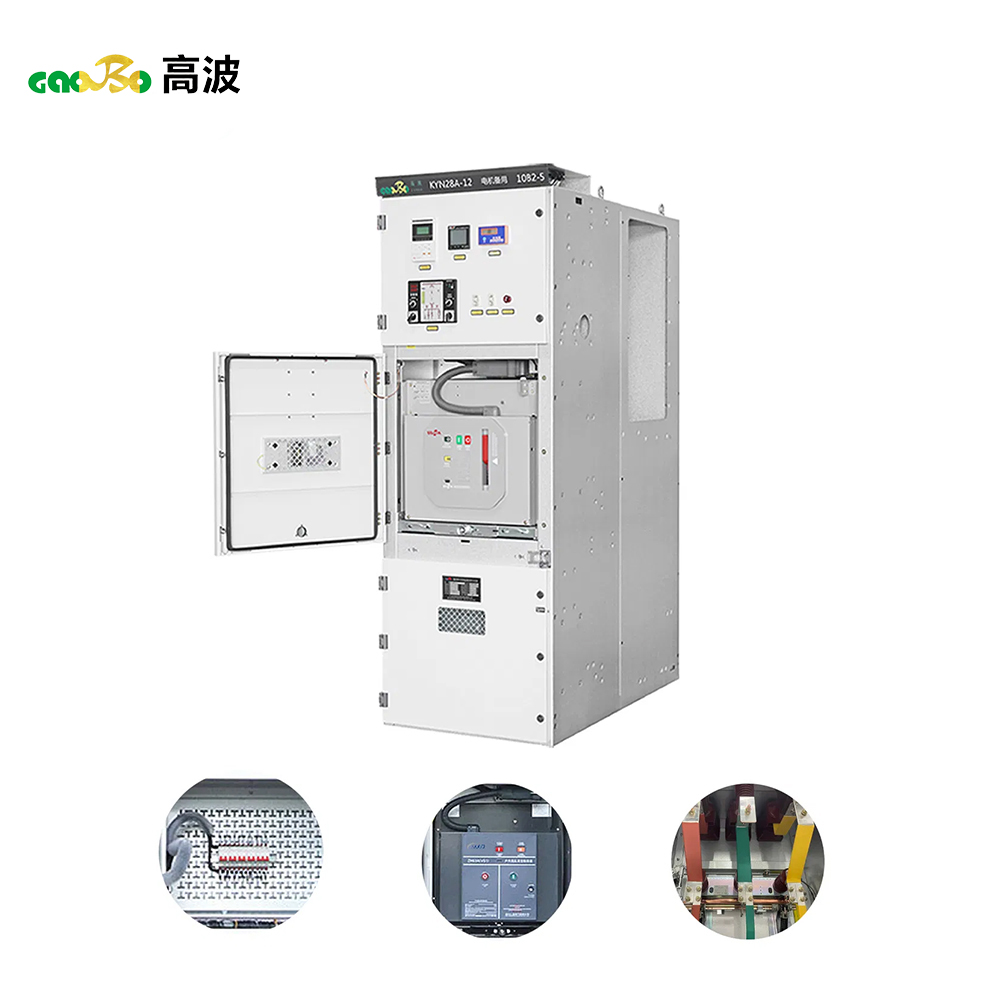

تم تجهيز عربة اليد بأجهزة عمل واختبار، وكل موضع لديه جهاز تحديد المواقع والعرض، مما يضمن السلامة والموثوقية.
العربات ذات المواصفات نفسها قابلة للتبديل بحرية، مما يوفر قابلية تبادل عالية؛
يتم نقل عربة اليد بواسطة مركبة نقل مخصصة، مما يجعل التشغيل سهلاً ومرنًا؛
يمكن لحجرة الكابلات استيعاب ما يصل إلى تسعة كابلات أحادية النواة؛
تلبي الأجهزة الميكانيكية والكهربائية المتشابكة الموثوقة متطلبات "المقاومة الخمسة" بشكل كامل؛
تحتوي جميع حجرات الجهد العالي على قنوات لتخفيف الضغط لضمان السلامة الشخصية؛
تم تجهيز الباب الأمامي بنافذة مراقبة لمراقبة حالة عمل المكونات الموجودة بالداخل.
المعايير الفنية:
| المعلمة | تفاصيل |
| الجهد المقدر (تيار متردد) | 24 كيلو فولت |
| التيار المقدر | 1250 أمبير |
| التردد المقدر | 50 60 هرتز |
| تصنيف معدات التبديلحاضِر | 630 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3150 أمبير |
| تصنيف الاستراحة حاضِر | 630 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3150 أمبير |
| التيار القصير المقدر | 16 20 25 31.5 40 (KA/4S) |
| أقصى تيار يتحمله التصنيف | 40 50 63 80 100 كيلو كالوري |
| تيار قطع الدائرة القصيرة المقدر | 16 20 25 31.5 40 كيلو كالوري |
| تيار إغلاق الدائرة القصيرة المقدر | 40 50 63 80 100 كيلو كالوري |
| مستوى العزل المقدر، يتحمل الجهد تحت تردد الطاقة | المرحلة - المرحلة المرحلة-الأرض 42 انقطاع (عزل) 48 |
| جهد تحمل نبضات البرق | المرحلة - المرحلة المرحلة-الأرض 72 انقطاع (عزل) 85 |
| عمر خدمة قاطع الدائرة | 10000 مرة |
| مستوى الحماية | Shell IP4X، خزانة القاطع مفتوحة: 12PX |
| درجة الحرارة والرطوبة البيئية | -25~45 درجة مئوية |
| ارتفاع | أقل من 1000 متر |
