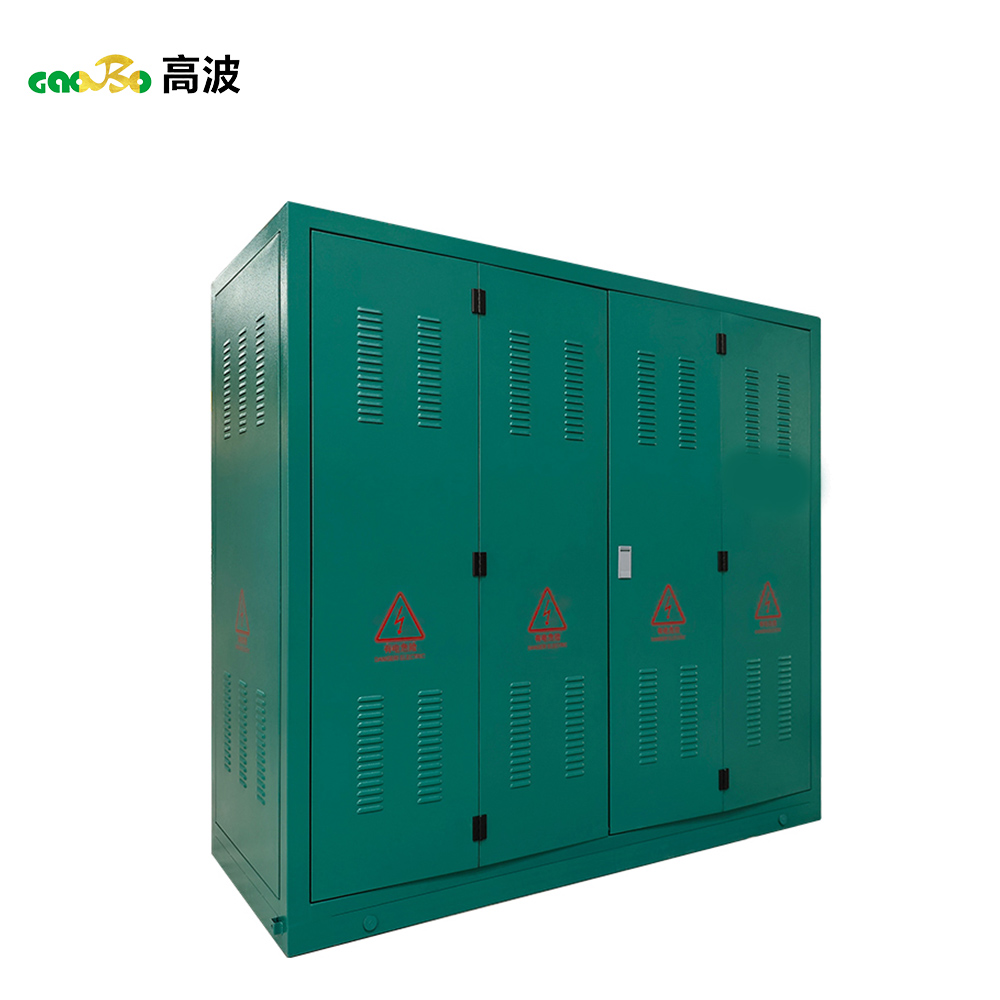

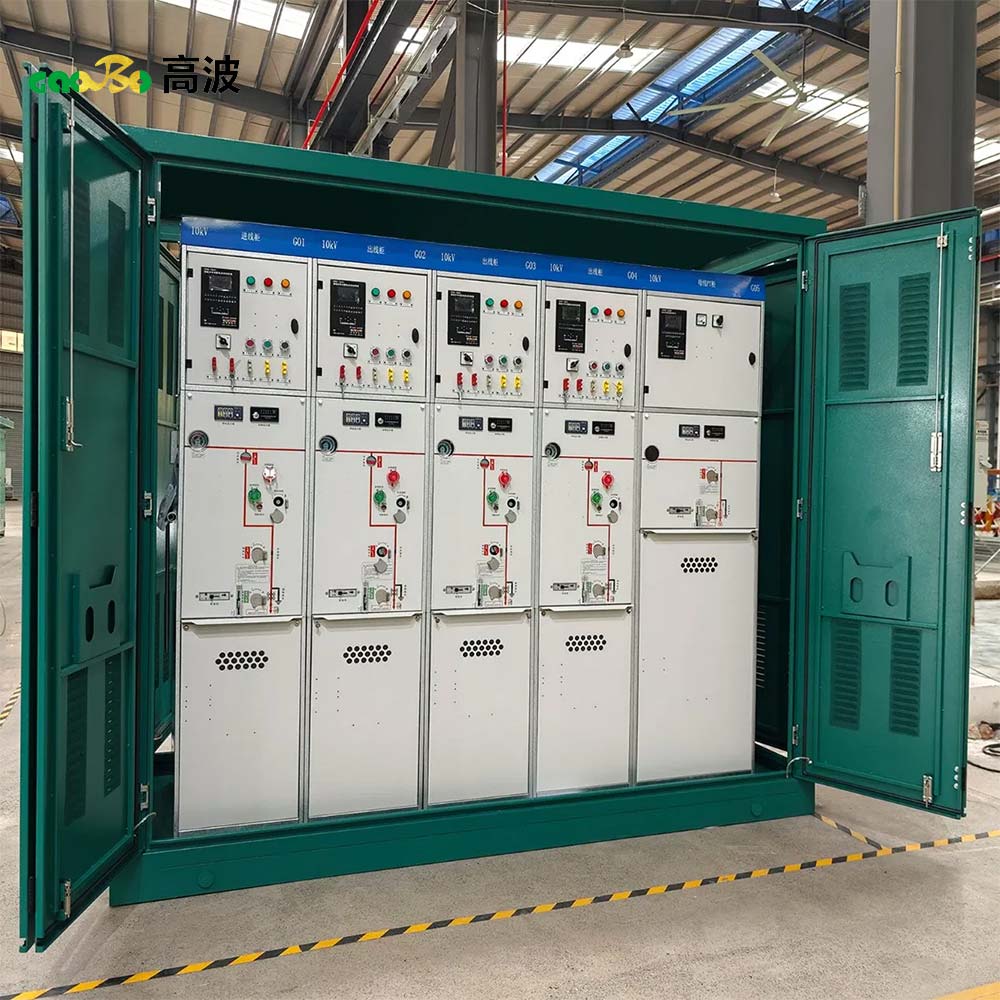

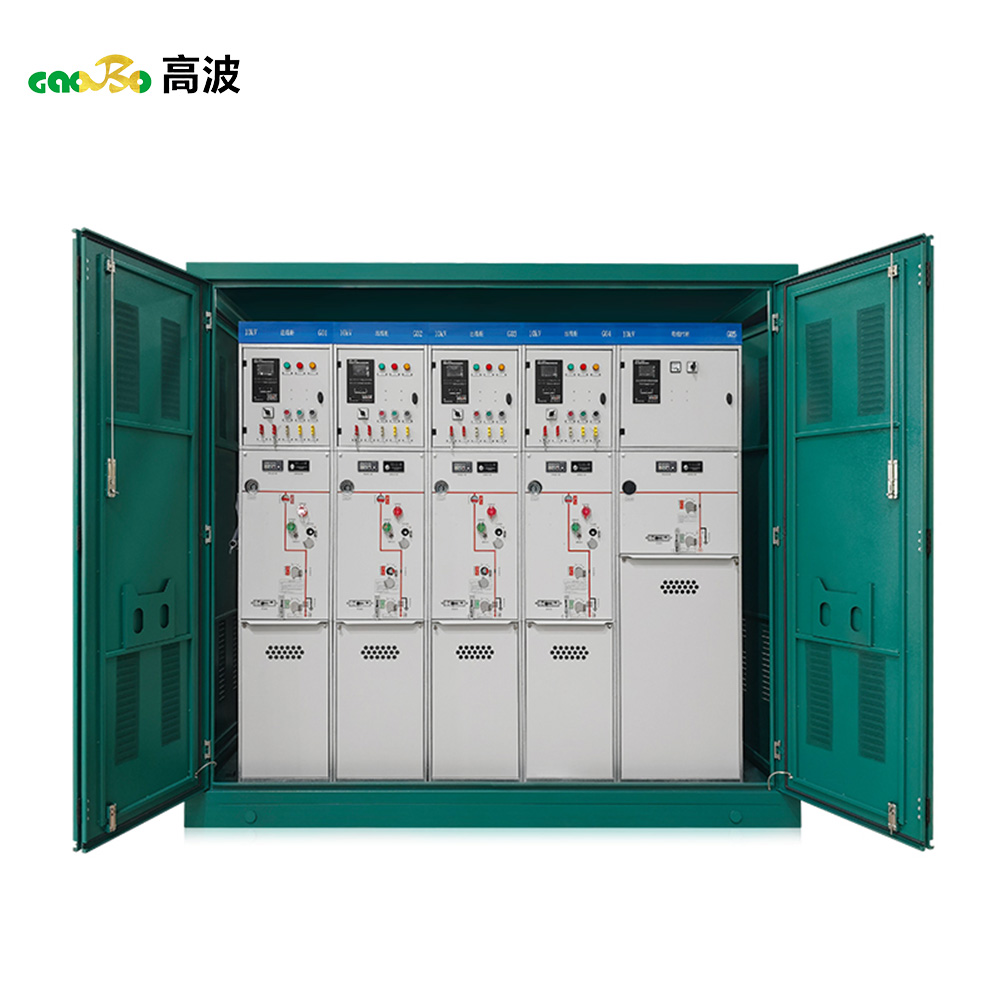

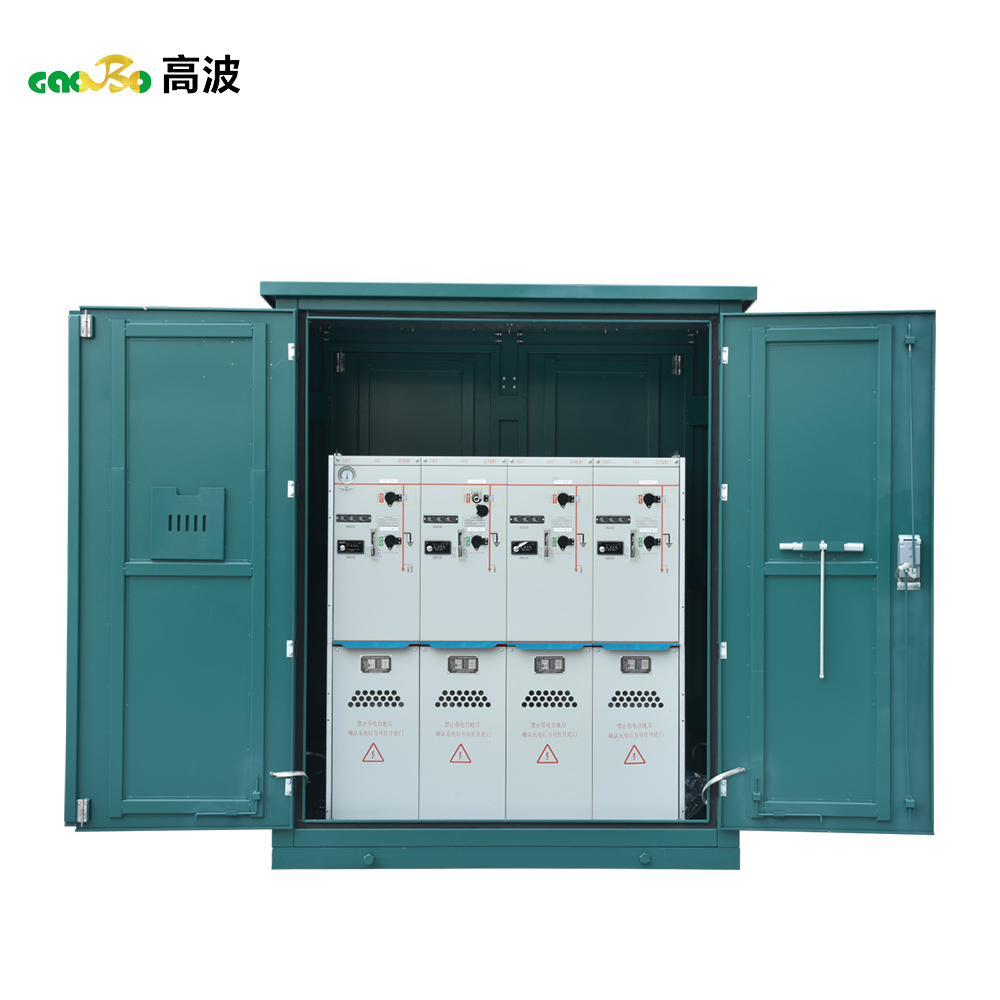

خزانة توزيع الطاقة الخارجية XGW-12 من Gaobo للمنتج الذكي عالي الجهد
وصف الإنتاج:
تُعدُّ وحدة توزيع الطاقة الخارجية XGW-12 جيلًا جديدًا من معدات توزيع الطاقة الآلية، مُطوَّرة بناءً على احتياجات التطوير الفعلية لأتمتة شبكات توزيع الطاقة. وتتمتع بجميع وظائف مراقبة النظام والتحكم فيه واتصالاته، مما يُلبي احتياجات أتمتة شبكات التوزيع على أكمل وجه. إنها الحل الأمثل. مفاتيح خارجية حديثة.
طلب:
تُستخدم لوحة التوزيع الذكية الخارجية من طراز XGW-12 على نطاق واسع في شبكات حلقات الكابلات الصناعية والمدنية ومشاريع محطات الطاقة. وتُستخدم في المباني الشاهقة في المدن، والمباني الحضرية والريفية، والمجمعات السكنية، ومناطق التطوير التكنولوجي المتقدم، والمصانع الصغيرة والمتوسطة، والمناجم وحقول النفط، ومواقع الإنشاءات المؤقتة لإمدادات الطاقة، لاستقبال وتوزيع الطاقة الكهربائية في أنظمة توزيع الطاقة.
مميزات المنتج:
١. العلبة مصنوعة بالكامل من صفائح فولاذية مطلية بالألمنيوم والزنك أو صفائح فولاذية مقاومة للصدأ، مطلية بمسحوق، بسمك لا يقل عن ١.٥ مم، مما يوفر مقاومة عالية للتآكل. باستثناء الخزانة الرئيسية، جميع أجزاء العلبة الأخرى مصنوعة من صفائح معدنية، خفيفة الوزن وجذابة من الناحية الجمالية.
٢. لا يحتوي الغلاف على أي مثبتات على سطحه لسهولة إزالته، مما يوفر حماية ممتازة ضد السرقة. كما يتميز بتصنيف حماية IP33، مما يوفر قدرات دفاعية ممتازة.
3. يتميز الغطاء العلوي بهيكل معزول بالهواء مزدوج الطبقات مع فتحات تهوية: يقع مدخل الهواء على لوحة العلبة ويتضمن فلتر غبار قابل للإزالة.
4. يقع مخرج الهواء في الجزء العلوي من العلبة ومخفيًا أسفل الأفاريز، مما يخلق حملًا هوائيًا لأعلى من أجل عزل وتهوية ممتازة.
٥. الغطاء العلوي بزاوية تصريف ٣ درجات. يتميز الهيكل بأرضية محكمة الغلق مع مدخل كابل لمنع دخول الرطوبة من خندق الكابلات.
٦. الأبواب وعروات الرفع مُحكمة الغلق بعوازل. يمكن فتح الأبواب الجانبية حسب الحاجة. قفل الباب مقاوم للمطر. خطاف تثبيت يُسهّل تثبيت الباب عند فتحه.
المعايير الفنية:
| المعلمة | تفاصيل |
| الجهد المقدر | 12 كيلو فولت |
| التيار المقدر | 630أ |
| التردد المقدر | 50 هرتز |
| تيار قطع الحمل النشط المقدر | 630أ |
| تيار القطع المقدر للحلقة المغلقة | 630أ |
| تيار انقطاع شحن الكابل المقدر | 10 أمبير |
| تيار صنع الدائرة القصيرة المقدر (قيمة الذروة) | 50 ألف كيلوواط |
| مدة التيار المقدر لتحمل الدائرة القصيرة (الدائرة الرئيسية) | 4S |
| مدة التيار المقدر لتحمل الدائرة القصيرة (حلقة التأريض) | 2S |
تصنيف تحمل التيار قصير المدى | 20 أمبير |
| أقصى تيار يتحمله التصنيف | 50 ألف كيلوواط |
| الجهد المقدر لتحمل تردد الطاقة قصيرة المدى | 42 كيلو فولت |
| الجهد الكهربي لمقاومة نبضات الصواعق | 75 كيلو فولت |
| مقاومة الحلقة | ≤300 |
