حلول سيمنز NXAirs LP لتوزيع الطاقة الصناعية بجهد متوسط

خلفية المشروع

يُعدّ توزيع الطاقة الكهربائية متوسطة الجهد جزءًا أساسيًا من المنشآت الصناعية الحديثة، والمجمعات التجارية، وأنظمة البنية التحتية، ومحطات الطاقة المتجددة، ومشاريع المرافق العامة. ومع استمرار تزايد الأحمال الكهربائية، يحتاج العملاء إلى نظام مفاتيح كهربائية متوسطة الجهد يوفر مستوى عالٍ من الأمان، وتشغيلًا مستقرًا، وتركيبًا صغيرًا، وتكوينًا مرنًا، وحماية موثوقة من الأعطال.

في هذه الحالة من خطة المشروع، طلب العميل حلاً لتوزيع الطاقة متوسطة الجهد لنظام إمداد طاقة صناعي جديد. شمل المشروع التحكم في الطاقة الواردة، وتوزيع المغذيات، وحماية المحولات، والقياس، والمراقبة، ومتطلبات التوسع المستقبلي. ولتلبية هذه الاحتياجات، شركة جاوبو لتصنيع مفاتيح التبديل اقترح تصميمًا مخصصًا خزانة مفاتيح الجهد المتوسط ​​من سيمنز NXAirs LP حل.

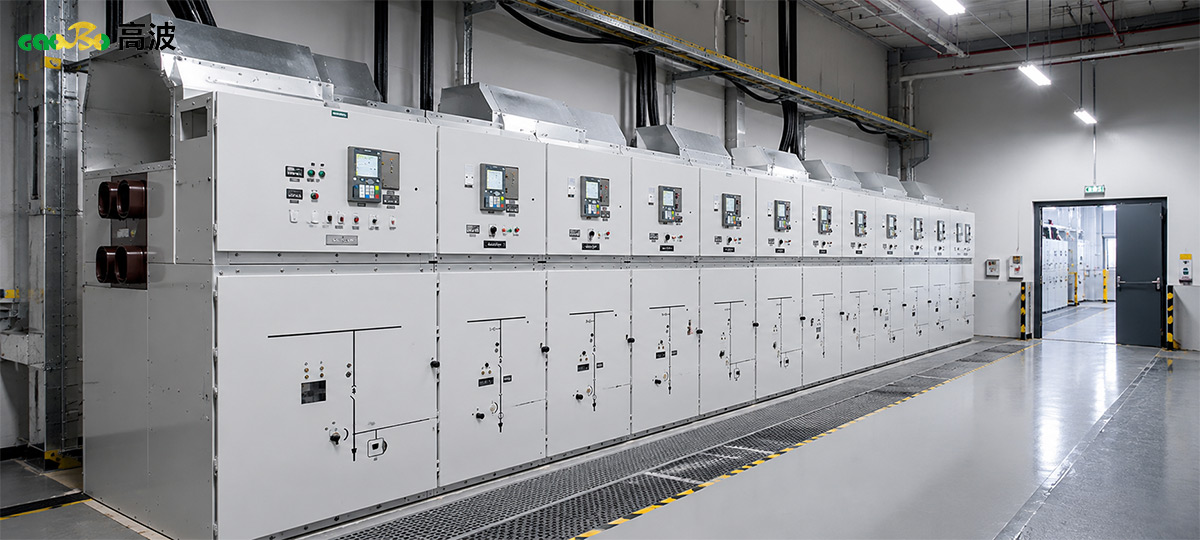

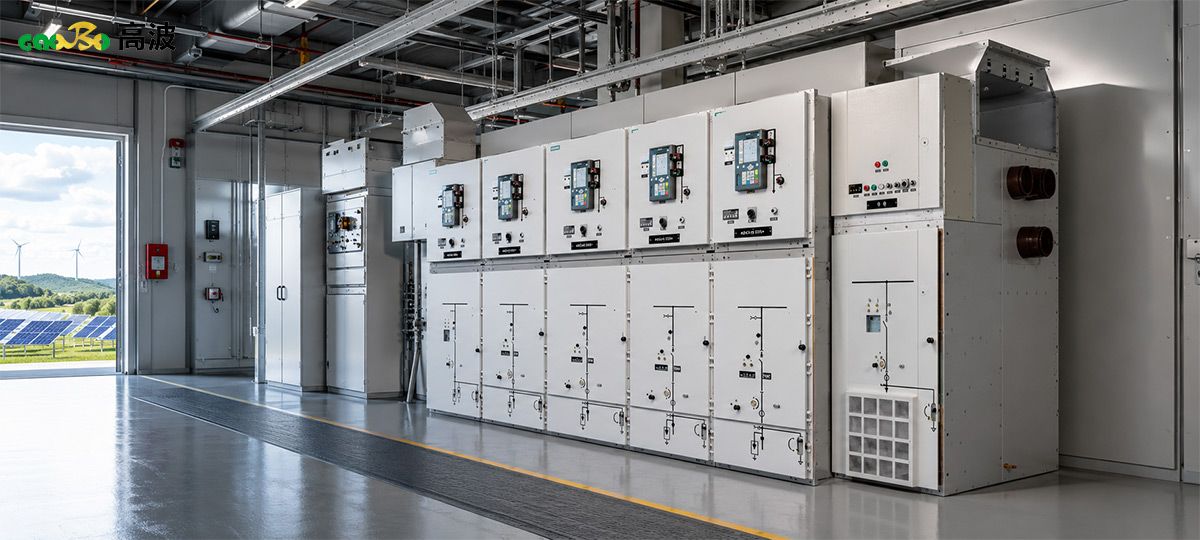

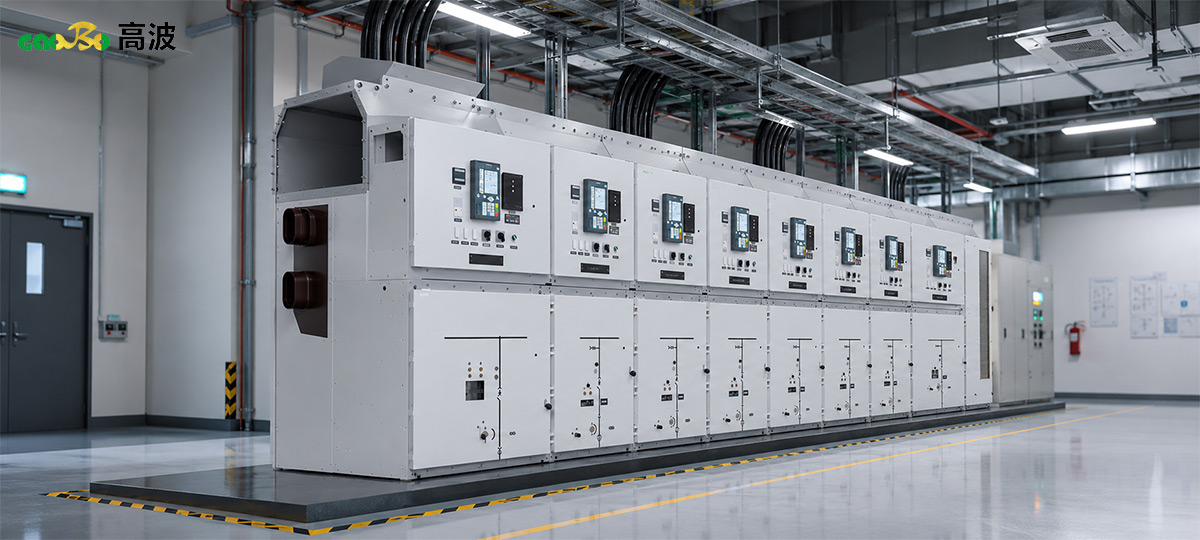

إن إكس إيرز إل بي يُعدّ هذا النوع الجديد من لوحات التوزيع المعدنية المغلقة ذات الجهد المتوسط، من تصميم شركة سيمنز، حلاً موحداً لتوزيع الطاقة ذات الجهد المتوسط، مصمم خصيصاً لتلبية متطلبات العملاء، ويتميز بمزايا في السلامة والموثوقية والمرونة والتصميم المدمج والهيكل المعزول بالهواء. وقد حصلت شركة GAOBO Power Solution على ترخيص إنتاج لوحات التوزيع ذات الجهد المتوسط ​​من سيمنز NXAirs LP.

متطلبات المشروع

خطط العميل لإنشاء غرفة توزيع موثوقة للجهد المتوسط ​​لأغراض الإنتاج الصناعي وإدارة الطاقة في المنشأة. وكان النظام بحاجة إلى توفير إمداد طاقة مستقر للمحولات وخطوط الإنتاج والمحركات والمعدات المساعدة وأنظمة التكييف والتهوية والإضاءة وأحمال خدمات المبنى.

تضمنت المتطلبات الرئيسية ما يلي:

1. نظام مفاتيح كهربائية موثوق به ذو جهد متوسط ​​للتشغيل الصناعي المستمر.
2. هيكل خزانة معدني مغلق يتميز بأداء أمان عالٍ.
3. تصميم خزانة مدمجة لتوفير مساحة في غرفة الكهرباء.
4. تكوين مرن لوحدات التغذية الواردة والصادرة وقسم ناقل الطاقة والقياس والمحولات.
5. حماية قوية ضد قصر الدائرة الكهربائية وأداء تحمل عالٍ.
6. التشغيل الموحد والتصميم المتشابك لتقليل مخاطر التشغيل الخاطئ.
7. تصميم معزول بالهواء لتوزيع الطاقة بكفاءة وبطريقة صديقة للبيئة.
8. لون الخزائن وتصميمها وتكوين المشروع حسب الطلب.
9. التصنيع والتفتيش والتسليم في المصنع ضمن الجدول الزمني المخطط للمشروع.

الحل المقترح

اقترحت شركة GAOBO تصميمًا مخصصًا خزانة مفاتيح الجهد المتوسط ​​من سيمنز NXAirs LP حل يعتمد على رسومات مشروع العميل، ومتطلبات إمداد الطاقة، والتيار المقنن، وقدرة تحمل قصر الدائرة، ومساحة التركيب، وبيئة التشغيل.

تم تصميم مجموعة مفاتيح التبديل كنظام توزيع كامل للجهد المتوسط، بما في ذلك:

• خزانة مفاتيح الإدخال
• خزانة التغذية الخارجية
• خزانة قسم الحافلات
• خزانة القياس
• خزانة حماية المحول
• وحدة حماية ومراقبة
• مفتاح التأريض ونظام التعشيق
• نظام قضبان التوزيع الرئيسية
• حجرة توصيل الكابلات
• حجرة التحكم ذات الجهد المنخفض

تُبرز صفحة المنتج أن NXAirs LP يوفر سلامة وموثوقية ومرونة استثنائية، وأن شركة سيمنز تعمل مع مصنعي مفاتيح الجهد المتوسط ​​المؤهلين الذين يستوفون معايير سيمنز كشركاء تقنيين لهذا النوع من مفاتيح العزل الهوائي.

Tالتكوين التقني

بالنسبة لهذا المشروع، تم اختيار تكوين لوحة المفاتيح الكهربائية وفقًا لمتطلبات الحمل الفعلية للعميل وظروف الشبكة المحلية.

تضمنت المعايير الفنية الرئيسية ما يلي:

• الجهد المقنن: 12 كيلو فولت
• التيار المقنن: 630 أمبير، 1250 أمبير، 2000 أمبير، 2500 أمبير، 3150 أمبير، 4000 أمبير
• جهد تحمل التردد الكهربائي المقدر: 42 / 48 كيلو فولت
• جهد تحمل نبضات الصواعق المقدر: 75 / 85 كيلو فولت
• تيار القطع المقنن في حالة قصر الدائرة: 25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير
• تيار التحمل المقدر لفترة قصيرة: 25/4 كيلو أمبير/ثانية، 31.5/4 كيلو أمبير/ثانية، 40/4 كيلو أمبير/ثانية
• تيار تحمل مفتاح التأريض لفترة قصيرة: 25/4 كيلو أمبير/ثانية، 31.5/4 كيلو أمبير/ثانية، 40/4 كيلو أمبير/ثانية
• تيار التوصيل المقنن للدارة القصيرة: 63 كيلو أمبير، 80 كيلو أمبير، 100 كيلو أمبير
• تيار التحمل الأقصى المقدر: 63 كيلو أمبير، 80 كيلو أمبير، 100 كيلو أمبير
• مستوى الحماية: IP4X
• اللون: حسب الطلب
• مدة التسليم: حوالي 30 يومًا
• الحد الأدنى للطلب: قطعة واحدة

ميزات المنتج المستخدمة في المشروع

تم اختيار حل مفاتيح NXAirs LP لأنه يتوافق مع متطلبات المشروع من حيث السلامة والمرونة والصغر والتشغيل الموثوق.

1. تشغيل آمن وموثوق
يتم التحقق من لوحة المفاتيح الكهربائية من خلال اختبارات نوعية شاملة، مما يضمن التشغيل المستقر في أنظمة توزيع الجهد المتوسط. بالنسبة للمستخدمين الصناعيين، يدعم ذلك استمرارية الطاقة على المدى الطويل وحماية المعدات.

2. تصميم مكافحة الكوارث
تذكر صفحة المنتج أجهزة تخفيف الضغط وامتصاصه الخاصة بالشركة. تساعد هذه الميزة على تحسين السلامة التشغيلية في حالات الأعطال وتدعم تصميم غرف كهربائية أكثر أمانًا.

3. هيكل صغير الحجم ومرن
يُتيح التصميم الموفر للمساحة للعميل تحسين تخطيط غرفة الكهرباء ذات الجهد المتوسط. وهذا مفيد بشكل خاص للمصانع والمباني التجارية ومشاريع البنية التحتية حيث تكون مساحة التركيب محدودة.

4. تصميم عازل للهواء فعال وصديق للبيئة
يساعد تصميم توزيع قضبان التوصيل الرئيسية العقلاني وتصميم عزل الهواء على تحسين كفاءة النظام مع دعم حل توزيع طاقة متوسط ​​الجهد أنظف وأكثر عملية.

5. التشغيل الموحد والتعشيق
يعمل التصميم المتشابك على تحسين سلامة التشغيل ويساعد على منع إجراءات التبديل غير الصحيحة أثناء التشغيل والصيانة اليومية.

خطة تنفيذ المشروع

1. تحليل متطلبات المشروع

قام الفريق الفني لشركة GAOBO أولاً بمراجعة متطلبات النظام الكهربائي للعميل، بما في ذلك الجهد الداخل، وسعة المحول، وكمية المغذيات، ونوع الحمل، ومستوى تيار قصر الدائرة، ومتطلبات الحماية، وظروف موقع التركيب، وخطط التوسع المستقبلية.

في هذه المرحلة، أكد الفريق عدد الخزائن، ووحدات وظائف لوحة المفاتيح، والتيار المقنن، وتكوين مرحل الحماية، وطريقة دخول الكابلات، وترتيب قضبان التوصيل، والتصميم العام.

2. تأكيد التصميم الفني والرسومات

بعد تحليل المتطلبات، أعدت شركة GAOBO حلاً تقنياً مخصصاً. وشمل التصميم ترتيب الخزانة، ومخطط الخط الواحد، ومخطط الدائرة الأساسية، ومخطط التحكم الثانوي، وتكوين الحماية والقياس، وتخطيط الخزانة.

قام العميل بمراجعة الرسومات وتأكيدها قبل بدء الإنتاج. وقد ساعد ذلك في ضمان تطابق تشكيلة لوحات التوزيع النهائية مع هيكل توزيع الطاقة الخاص بالمشروع وظروف التركيب في الموقع.

3. اختيار المكونات وتكوين الخزانة

وفقًا لمتطلبات الحمل الخاصة بالعميل، اختارت شركة GAOBO مكونات الجهد المتوسط ​​المناسبة، وأجهزة الحماية، وأنظمة قضبان التوصيل، ومفاتيح التأريض، وأجهزة التحكم، ووحدات المراقبة.

تم تقسيم وظائف الخزانة بوضوح إلى وحدات الإدخال والإخراج والقياس وقسم ناقل الطاقة وحماية المحولات. وقد حسّن هذا التصميم المعياري إدارة التشغيل وسهولة الصيانة.

4. التصنيع والتجميع في المصنع

بعد تأكيد الرسومات الفنية، بدأت شركة GAOBO عمليات التصنيع والتجميع في المصنع. وشملت العملية إنتاج هيكل الخزانة، وتركيب قضبان التوصيل، وتركيب المكونات، والتوصيلات الثانوية، وتجميع نظام التأريض، وتركيب نظام التعشيق الميكانيكي، والفحص الداخلي للجودة.

نظراً لأن المنتج يتم تصنيعه في بيئة مصنع خاضعة للرقابة، يمكن إدارة اتساق المنتج وجودة التجميع بشكل أفضل.

5. فحص الجودة والاختبار

قبل التسليم، تم فحص خزائن لوحات المفاتيح الكهربائية وفقًا لمتطلبات المشروع. وشمل الفحص مظهر الخزانة، والتشغيل الميكانيكي، وتوصيل قضبان التوزيع، واستمرارية التأريض، ودقة الأسلاك، وأداء العزل، ووظيفة دائرة الحماية، وآلية التعشيق، واختبارات التشغيل الأساسية.

ساعدت هذه الخطوة في تقليل المخاطر أثناء التركيب والتشغيل في الموقع.

6. التعبئة والتسليم والتركيب في الموقع

بعد اجتياز فحص المصنع، تم تغليف لوحة المفاتيح الكهربائية وتسليمها إلى موقع المشروع. أكمل العميل وضع الخزائن، وتثبيت الأساسات، وتوصيل الكابلات، وتوصيل التأريض، وتشغيل الموقع وفقًا لخطة التركيب المعتمدة.

قدمت شركة GAOBO الدعم الفني لإرشادات التركيب، وتنسيق التشغيل، والتحضير للعمليات.

7. التشغيل والتجهيز

أثناء مرحلة التشغيل التجريبي، قام الفريق بفحص الدوائر الرئيسية والثانوية، وإعدادات مرحلات الحماية، والتعشيق الكهربائي، والتشغيل الميكانيكي، ووظيفة القياس، وإشارات الاتصال. وبعد التأكد من سلامة جميع العناصر، تم تشغيل نظام مفاتيح الجهد المتوسط.

فوائد المشروع

مخصص خزانة مفاتيح الجهد المتوسط ​​من سيمنز NXAirs LP ساعد الحل العميل على بناء نظام توزيع طاقة متوسط ​​الجهد أكثر أمانًا وأكثر إحكامًا وأكثر موثوقية.

تضمنت المزايا الرئيسية ما يلي:

• توزيع موثوق للطاقة متوسطة الجهد للعمليات الصناعية
• هيكل صغير الحجم لتوفير مساحة غرفة الكهرباء
• تكوين مرن لتلبية متطلبات المشاريع المختلفة
• تصميم معزول بالهواء لتشغيل فعال وعملي
• أداء قوي في قطع التيار القصير وتحمله
• التشغيل الموحد والتعشيق لتحسين السلامة
• تصميم تم اختباره من النوع لأداء موثوق
• خيارات تصميم وألوان مخصصة للخزائن
• التجميع في المصنع لتقليل عبء العمل في التركيب في الموقع
• مناسب للمنشآت الصناعية وأنظمة البنية التحتية والمباني ومشاريع المرافق العامة

توضح دراسة حالة خطة المشروع هذه كيف أن شركة GAOBO خزانة مفاتيح الجهد المتوسط ​​من سيمنز NXAirs LP يمكنها دعم مشاريع توزيع الطاقة الحديثة ذات الجهد المتوسط ​​بمزايا السلامة والموثوقية والمرونة والتركيب المدمج.

بالنسبة للعملاء الذين يقومون ببناء المصانع الصناعية أو المرافق التجارية أو مشاريع البنية التحتية أو محطات الطاقة المتجددة أو أنظمة توزيع المرافق، فإن حل مفاتيح الجهد المتوسط ​​الموثوق به أمر ضروري لإمدادات الطاقة المستقرة والسلامة التشغيلية على المدى الطويل.

بفضل ترخيص إنتاج شركة سيمنز NXAirs LP، وخبرتها الاحترافية في التصميم، وقدرتها على التصنيع حسب الطلب، شركة جاوبو لتصنيع مفاتيح التبديل بإمكاننا توفير حلول مفاتيح الجهد المتوسط ​​وفقًا لمستويات جهد المشروع المختلفة، ومتطلبات التيار المقنن، وأنظمة الحماية، وبيئات التركيب، ومعايير العملاء.

إذا كنت تبحث عن تصميم مخصص خزانة مفاتيح الجهد المتوسط ​​NXAirs LP أو للحصول على حل كامل لتوزيع الطاقة متوسطة الجهد، يمكن لشركة GAOBO دعم مشروعك القادم من خلال التصميم الهندسي الاحترافي والتصنيع والاختبار والخدمة الفنية.
