تتطلب المنشأة الصناعية الحديثة بيئة آمنة وموثوقة ومرنة نظام توزيع الطاقة ذو الجهد المتوسط لدعم الإنتاج المستمر، وحماية المعدات، وتوسيع القدرات المستقبلية. بالنسبة للمصانع والمباني التجارية والمحطات الفرعية ومشاريع البنية التحتية ومحطات الطاقة المتجددة، تلعب مفاتيح الجهد المتوسط دورًا محوريًا في استقبال وتوزيع والتحكم في الطاقة الكهربائية وحمايتها.
في هذه الحالة، خطط العميل لإنشاء غرفة توزيع طاقة جديدة متوسطة الجهد لقاعدة تصنيع صناعية. كان النظام بحاجة إلى توفير إمداد طاقة مستقر للمحولات، وخطوط الإنتاج، وأحمال المحركات، وأنظمة التكييف والتهوية، وأنظمة الإضاءة، والمعدات الكهربائية المساعدة. في الوقت نفسه، طلب العميل تصميمًا مدمجًا للخزانة، وحماية موثوقة من قصر الدائرة، وسهولة الصيانة، وإمكانية المراقبة الذكية.
لتحقيق متطلبات هذا المشروع، شركة جاوبو لتصنيع مفاتيح التبديل اقترح MSAMV001 Schneider Electric MVnex-12 AIS Switchgear, حل عالي الأداء لمفتاح كهربائي متوسط الجهد معزول بالهواء مصمم للأنظمة التي تصل إلى 24 كيلو فولت.

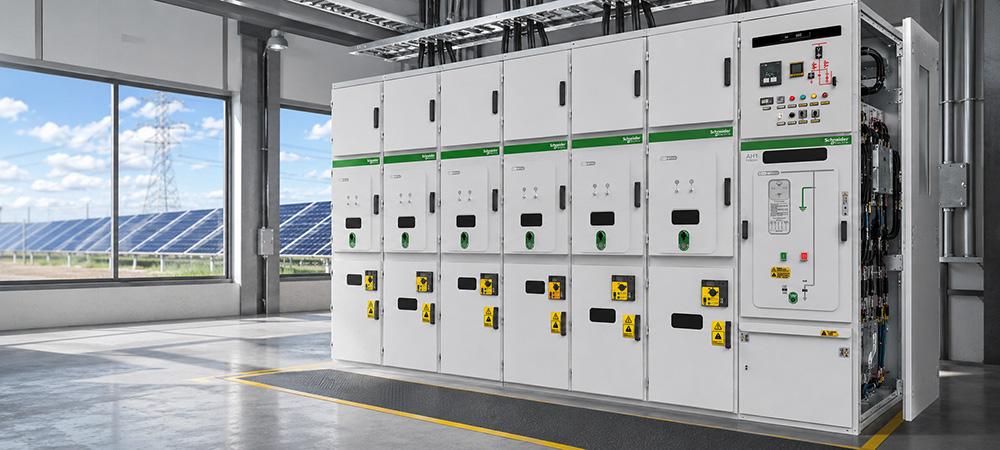

ال شنايدر MVnex-12 هو عبارة عن لوحة مفاتيح كهربائية داخلية، مغلفة بالمعدن، قابلة للسحب، مثبتة في المنتصف. وهي تتضمن قاطع الدائرة الكهربائية الفراغي HVX من شنايدر، ومصممة لتطبيقات توزيع الطاقة ذات الجهد المتوسط، مع مراعاة السلامة والموثوقية والكفاءة والمراقبة الذكية.
كان العميل بحاجة إلى مفاتيح الجهد المتوسط نظام مناسب للتشغيل الصناعي طويل الأمد. تطلب المشروع أداءً كهربائياً موثوقاً به وسهولة في الصيانة العملية.
تضمنت المتطلبات الرئيسية ما يلي:
اقترحت شركة GAOBO تصميمًا مخصصًا لوحة توزيع كهربائية من شنايدر إلكتريك طراز MVnex-12 AIS يتم تحديد التشكيلة بناءً على طلب العميل على الحمل، وسعة المحول، وكمية المغذيات، ومتطلبات الحماية، ومساحة التركيب، وخطة التوسع المستقبلية.
تم تصميم النظام كحل كامل لتوزيع الجهد المتوسط، بما في ذلك:
ال MVnex-12 كمفتاح كهربائي متوسط الجهد معزول بالهواء تُستخدم هذه التقنية لاستقبال وتوزيع وحماية الطاقة الكهربائية في المحطات الفرعية والمصانع والمباني ومشاريع البنية التحتية. كما أنها تدعم مخططات الأسلاك الأساسية المرنة لتلبية متطلبات المشاريع المختلفة.
في هذا المشروع، تم تكوين لوحة المفاتيح الكهربائية وفقًا لنظام الطاقة الخاص بالموقع ومتطلبات سلامة العميل.
التكوين التقني الرئيسي:
قام الفريق الفني لشركة GAOBO أولاً بمراجعة الرسومات الكهربائية للعميل، وسعة المحول، ومصدر الطاقة الوارد، ومتطلبات دائرة التغذية، ومستوى تيار قصر الدائرة، وطريقة دخول الكابلات، وتخطيط غرفة الكهرباء، ومتطلبات التوسع المستقبلية.
ساعدت هذه المرحلة في تأكيد كمية الخزائن، والتيار المقنن، ونظام الحماية، ومنطق التحكم، ووظيفة القياس، وترتيب لوحة المفاتيح النهائية.
استنادًا إلى تحليل الأحمال، أعدت شركة GAOBO تصميم توزيع الطاقة للجهد المتوسط. وشمل التصميم مخطط الخط الواحد، وتخطيط الخزانة، ومخطط الدائرة الأولية، وأسلاك التحكم الثانوية، وتكوين مرحلات الحماية، ونظام القياس، وواجهة الاتصال.
البنية المعيارية لـ مفاتيح كهربائية من نوع MVnex-12 وقد سمح ذلك بترتيب النظام بمرونة وفقًا لوظائف المدخلات والمخرجات وقسم الحافلات والقياس وحماية المحولات.
تم اختيار قاطع الدائرة الكهربائية الفراغي المحكم الإغلاق من شنايدر HVX كمكون رئيسي للفصل والحماية. يتميز هذا النوع من قواطع الدائرة بقدرة فصل عالية، وعمر خدمة طويل، ومتطلبات صيانة منخفضة، مما يساعد العميل على تحسين موثوقية النظام وتقليل مخاطر التشغيل.
صُممت لوحة المفاتيح الكهربائية بنظام تعشيق خماسي لمنع المخاطر، وذلك للحد من مخاطر التشغيل الخاطئ أثناء التبديل والصيانة والفحص. وتُبرز صفحة المنتج نظام التعشيق الخماسي، وحماية IP4X/IP2X، وجاهزية المراقبة الذكية كميزات أساسية للسلامة والتشغيل.
بعد التأكيد الفني، رتبت شركة GAOBO عملية التصنيع في المصنع.تم تصنيع هيكل الخزانة من صفائح فولاذية مجلفنة عالية القوة ومطلية بمسحوق الإيبوكسي. قُسّمت الخزانة إلى أقسام تشمل قضبان التوصيل، وقواطع الدائرة، والكابلات، وحجرات الجهد المنخفض، وذلك لتحسين السلامة وإدارة التشغيل.
أثناء عملية التجميع في المصنع، أكمل الفريق تركيب قضبان التوصيل، وتجميع عربة قاطع الدائرة، والتوصيلات الثانوية، وتركيب مرحل الحماية، وتجميع التعشيق الميكانيكي، وإعداد حجرة الكابلات، والفحص الداخلي.
قبل التسليم، خضعت لوحة مفاتيح MVnex-12 لفحص الجودة واختبار الأداء. وشمل الفحص مظهر الخزانة، والتشغيل الميكانيكي، وحركة العربة القابلة للسحب، ووظيفة التعشيق، ودقة الأسلاك، واستمرارية التأريض، وأداء العزل، وتشغيل دائرة التحكم، ووظيفة مرحل الحماية.
وقد ساعد ذلك في تقليل مخاطر التركيب وتحسين كفاءة التشغيل في موقع المشروع.

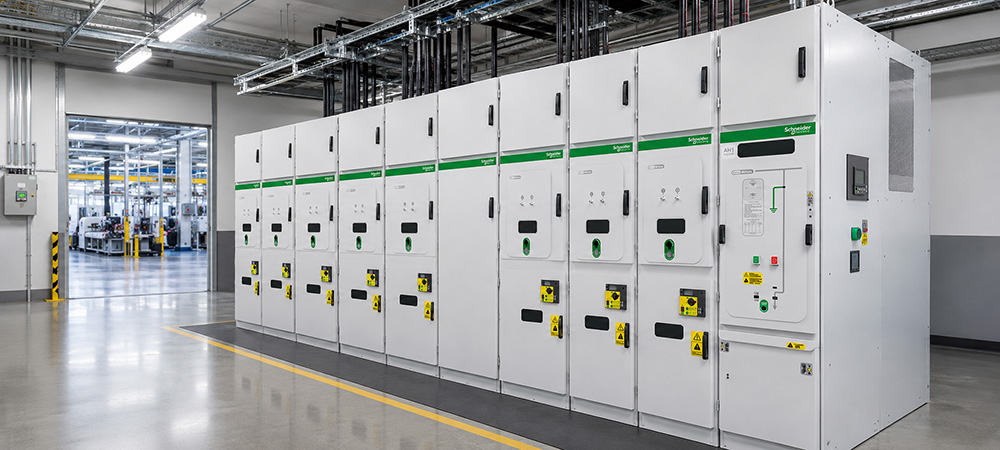

بعد اجتياز الفحص، تم تغليف خزائن لوحات التوزيع الكهربائية وتوصيلها إلى موقع العميل. أثناء عملية التركيب، قام العميل بتحديد موضع الخزائن، وتثبيت الأساسات، وتوصيل الكابلات، وتوصيل التأريض، والتشغيل التجريبي في الموقع.
قدمت شركة GAOBO الدعم الفني لإرشادات التثبيت، وتنسيق إعدادات الحماية، وإعدادات بدء تشغيل النظام.
ال لوحة توزيع كهربائية من شنايدر إلكتريك طراز MVnex-12 AIS ساعد الحل العميل في بناء نظام توزيع جهد متوسط آمن وموثوق وقابل للتوسع.
تضمنت المزايا الرئيسية ما يلي:
توضح دراسة حالة خطة المشروع هذه كيف شركة جاوبو لتصنيع مفاتيح التبديل يمكن توفير حلول مخصصة من نوع MSAMV001 Schneider Electric MVnex-12 AIS Switchgear لمشاريع توزيع الطاقة ذات الجهد المتوسط.
بفضل تصميمه المعزول بالهواء، للاستخدام الداخلي هيكل قابل للسحب مغطى بالمعدن, قاطع الدائرة الكهربائية الفراغي المحكم الإغلاق من شنايدر HVX، بفضل قدرة المراقبة الذكية، والامتثال لمعايير IEC و GB، فإن مفاتيح التبديل MVnex-12 مناسبة للتطبيقات الصناعية والتجارية والمرافق والبنية التحتية والطاقة المتجددة.
للعملاء الذين يبحثون عن خدمة موثوقة مفاتيح كهربائية MVnex-12 AIS، مفاتيح كهربائية متوسطة الجهد 24 كيلو فولتأو حلول خزائن المفاتيح الكهربائية القابلة للسحب والمخصصة، يمكن لشركة GAOBO دعم المشروع من التصميم الفني والتصنيع إلى الاختبار والتسليم والإرشادات الخاصة بالتركيب والخدمة طويلة الأجل.
