وصف المنتج

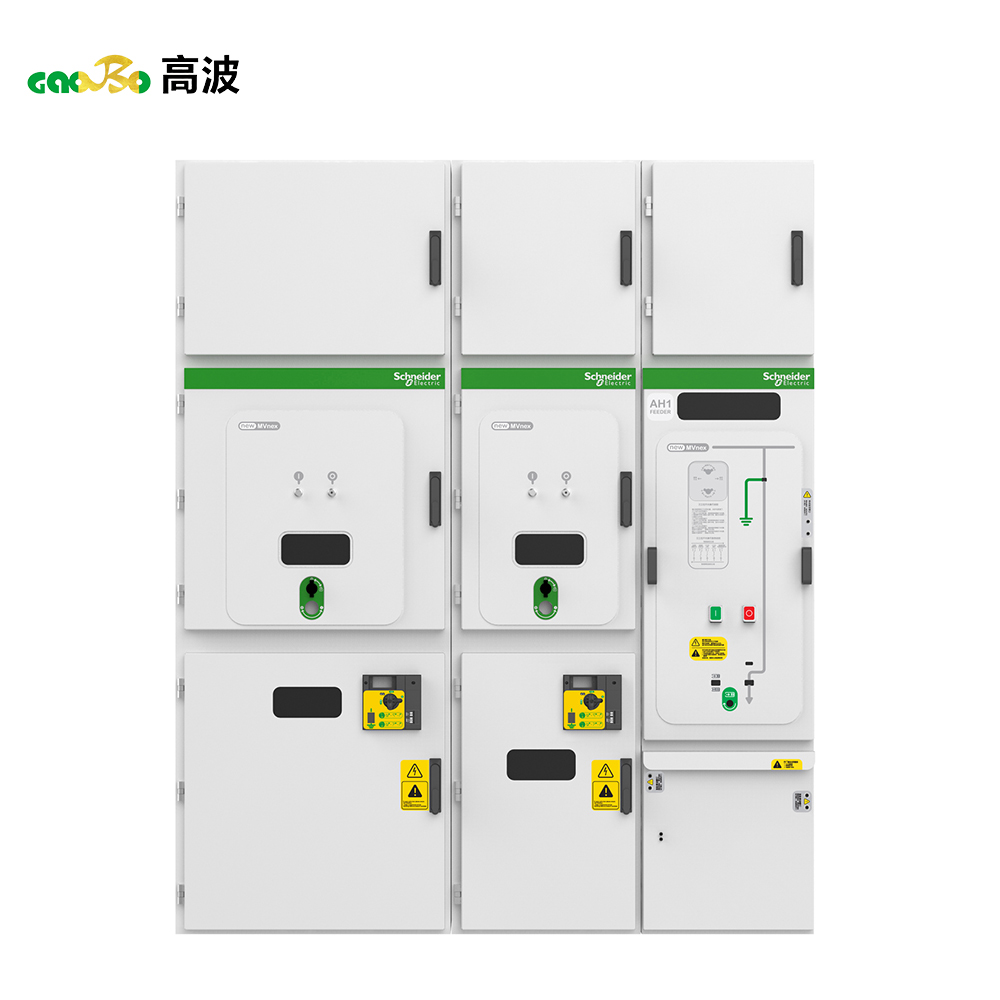

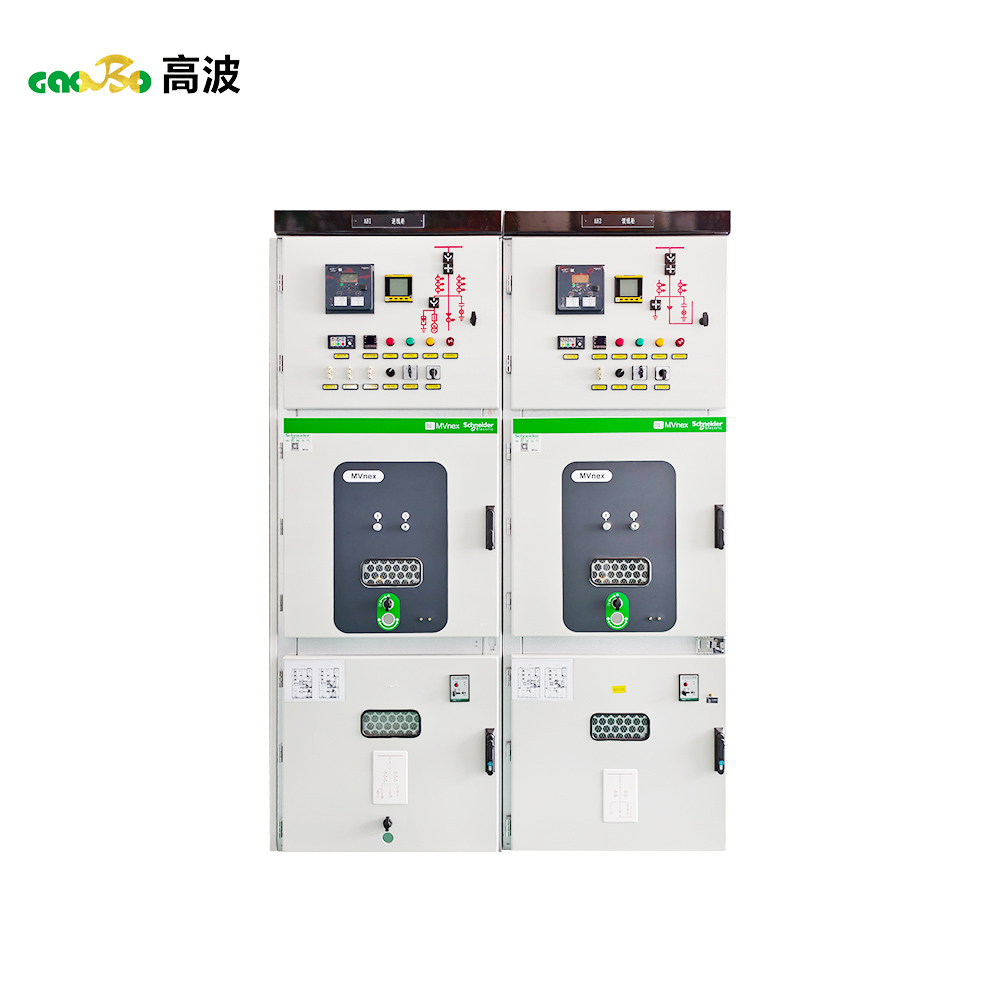

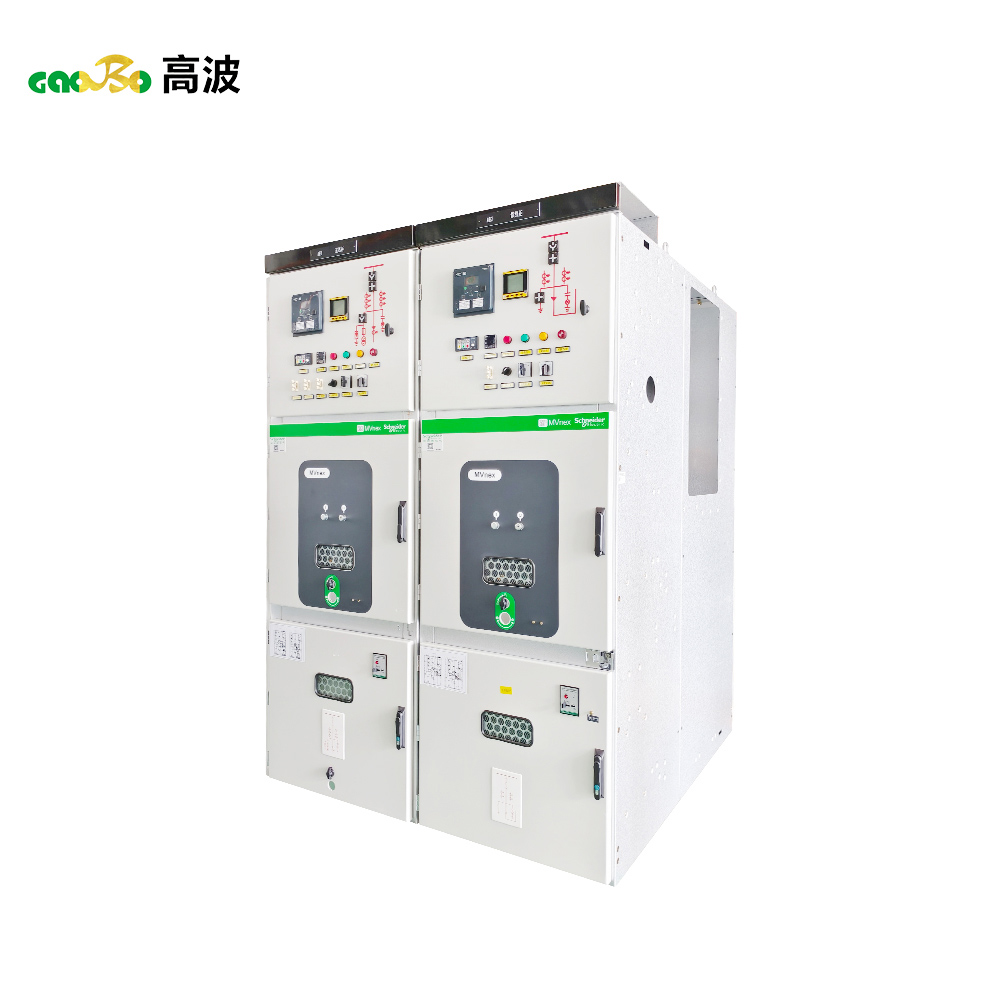

يُعدّ جهاز MVnex-12 (MSAMV001) جهازًا رائدًا من أجهزة التوزيع الكهربائية المعزولة بالهواء ذات الجهد المتوسط، طوّرته شركة شنايدر إلكتريك وتُورّده شركة Gaobo Switchgear Manufacturer. وهو مُصمّم للعمل مع أنظمة التيار المتردد بجهد 12 كيلوفولت/24 كيلوفولت، وتردد 50/60 هرتز، لاستقبال وتوزيع وحماية الطاقة الكهربائية في المحطات الفرعية والمصانع والمباني ومشاريع البنية التحتية.

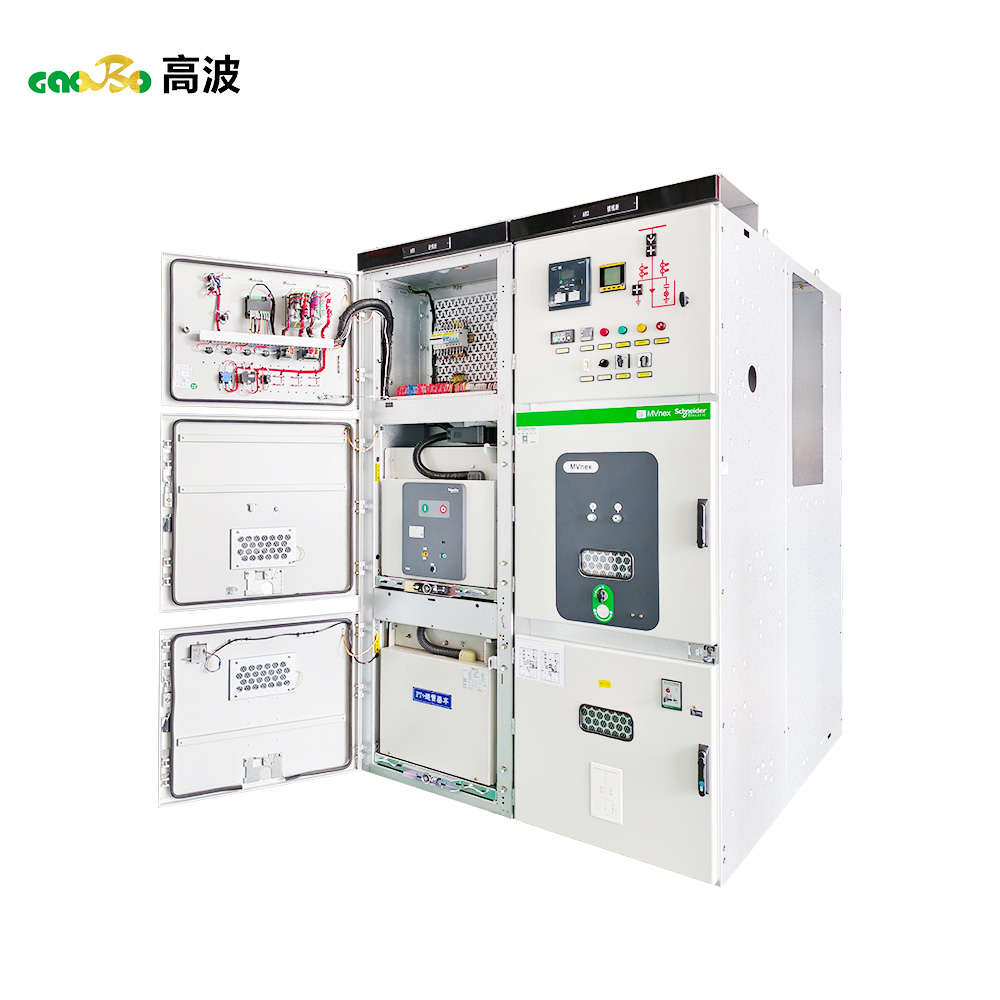

صُممت الخزانة من صفائح فولاذية مجلفنة عالية المتانة ومطلية بمسحوق الإيبوكسي، وهي مُغلقة ومُغلّفة بالمعدن ومُقسّمة إلى حجرات منفصلة (قضيب التوصيل، قاطع الدائرة، الكابلات، الجهد المنخفض) لضمان أقصى درجات الأمان. تُتيح عربة قاطع الدائرة القابلة للسحب سهولة التركيب والفحص والاستبدال دون الحاجة إلى إيقاف تشغيل النظام بالكامل.
يُعد قاطع الدائرة الكهربائية الفراغي ذو القطب الصلب المحكم الإغلاق من شنايدر HVX جوهر هذا النظام، حيث يوفر قدرة قطع عالية، وصيانة منخفضة، وعمر خدمة طويل (يصل إلى 30 عامًا). تتميز لوحة المفاتيح بنظام تعشيق خماسي لمنع مخاطر التشغيل الخاطئ، وتتوافق مع معايير الحماية IP4X (للغلاف) / IP2X (للحجيرات) ضد الغبار والأجسام الغريبة.
تتيح المراقبة الذكية الاختيارية تتبع حالة النظام عبر الإنترنت، وتشخيص الأعطال، والصيانة التنبؤية، مما يقلل من تكاليف التشغيل وفترات التوقف غير المخطط لها. يتميز جهاز MVnex-12 بتصميمه المدمج والوحداتي، مما يوفر المساحة مع توفير مخططات توصيل أساسية مرنة لتلبية متطلبات المشاريع المتنوعة.
المواصفات الفنية
| غرض | المعلمة |
|---|---|
| نموذج المنتج | MSAMV001 / MVnex-12 |
| الجهد المقنن | 12 كيلو فولت (حتى 24 كيلو فولت) |
| التردد المقدر | 50 هرتز / 60 هرتز |
| التيار المقنن (قضيب التوصيل/قاطع الدائرة) | 630 أمبير - 4000 أمبير |
| التيار المقنن للتحمل لفترة قصيرة (4 ثوانٍ) | 25 كيلو أمبير / 31.5 كيلو أمبير / 40 كيلو أمبير |
| تيار التحمل الذروي المقدر | 63 كيلو أمبير / 80 كيلو أمبير / 100 كيلو أمبير |
| جهد تحمل تردد الطاقة (دقيقة واحدة) | 42 كيلو فولت (12 كيلو فولت) / 65 كيلو فولت (24 كيلو فولت) |
| جهد تحمل نبضات البرق | 75 كيلو فولت (12 كيلو فولت) / 125 كيلو فولت (24 كيلو فولت) |
| درجة الحماية | غلاف IP4X، حجرة IP2X |
| قاطع الدائرة الرئيسي | شنايدر HVX نوع فراغي محكم الإغلاق |
| بناء | داخلي، مغلف بالمعدن، مثبت في المنتصف، قابل للسحب |
| امتثال | IEC 60298، IEC 60694، GB 3906-2020 |
| الشركة المصنعة | شنايدر إلكتريك (موردة من قبل شركة جاوبو سويتشجير) |
الميزات الرئيسية:
جودة وموثوقية شنايدر MVnex‑12 الأصلية (MSAMV001)
تصميم معزول بالهواء (AIS)، يصل إلى جهد مقنن 24 كيلو فولت
هيكل قابل للسحب في المنتصف، سهولة الصيانة والتوسيع
قاطع دائرة فراغي محكم الإغلاق من نوع HVX، عالي التحمل
حماية IP4X / IP2X، آمنة للبيئات الداخلية القاسية
جاهز للمراقبة الذكية، عمليات التشغيل والصيانة المدعومة بتقنية إنترنت الأشياء
متوافق مع معيار IEC 60298 / GB 3906، حاصل على شهادة عالمية
التطبيقات
محطات التحويل المتوسطة الجهد في المناطق الحضرية والريفية (12 كيلو فولت / 24 كيلو فولت)
المصانع والمنشآت الصناعية ومرافق التصنيع
المباني التجارية ومراكز التسوق والأبراج الشاهقة
محطات الطاقة المتجددة (الطاقة الشمسية/طاقة الرياح)
البنية التحتية: المطارات، والسكك الحديدية، والموانئ، ومراكز البيانات
