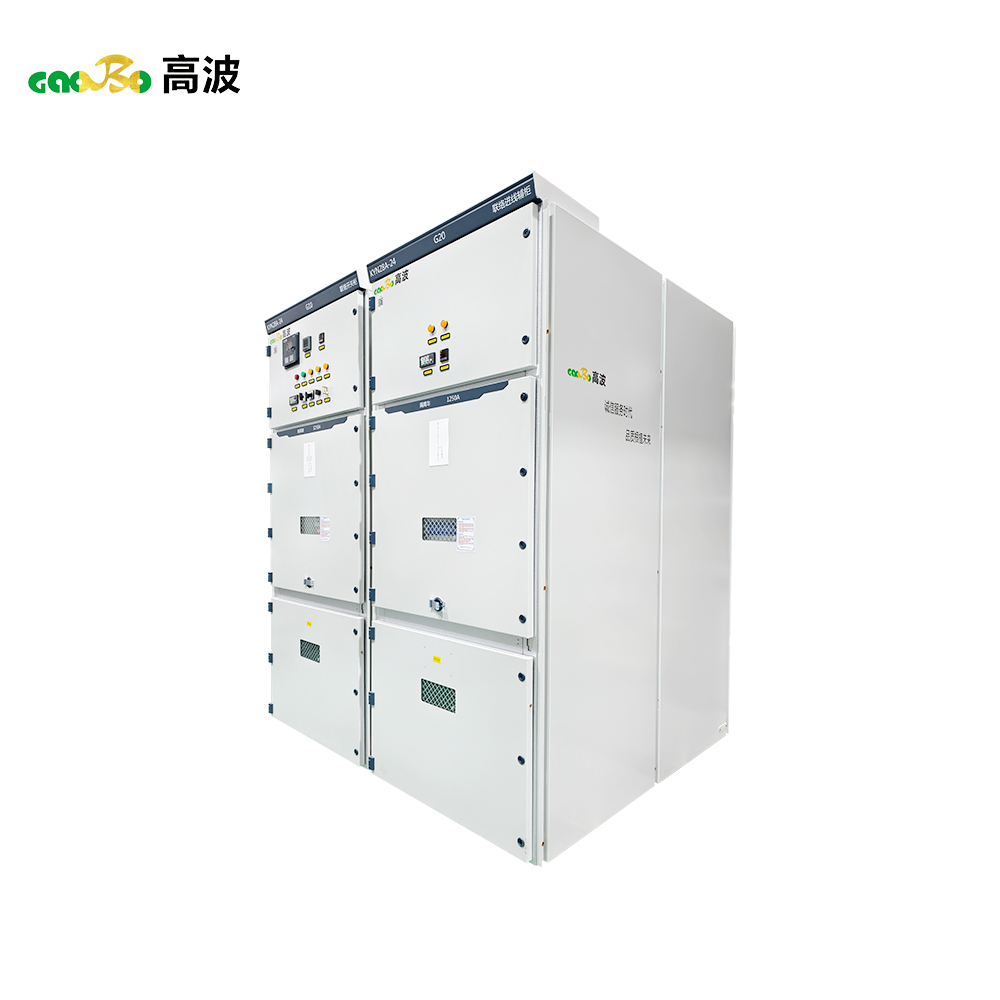

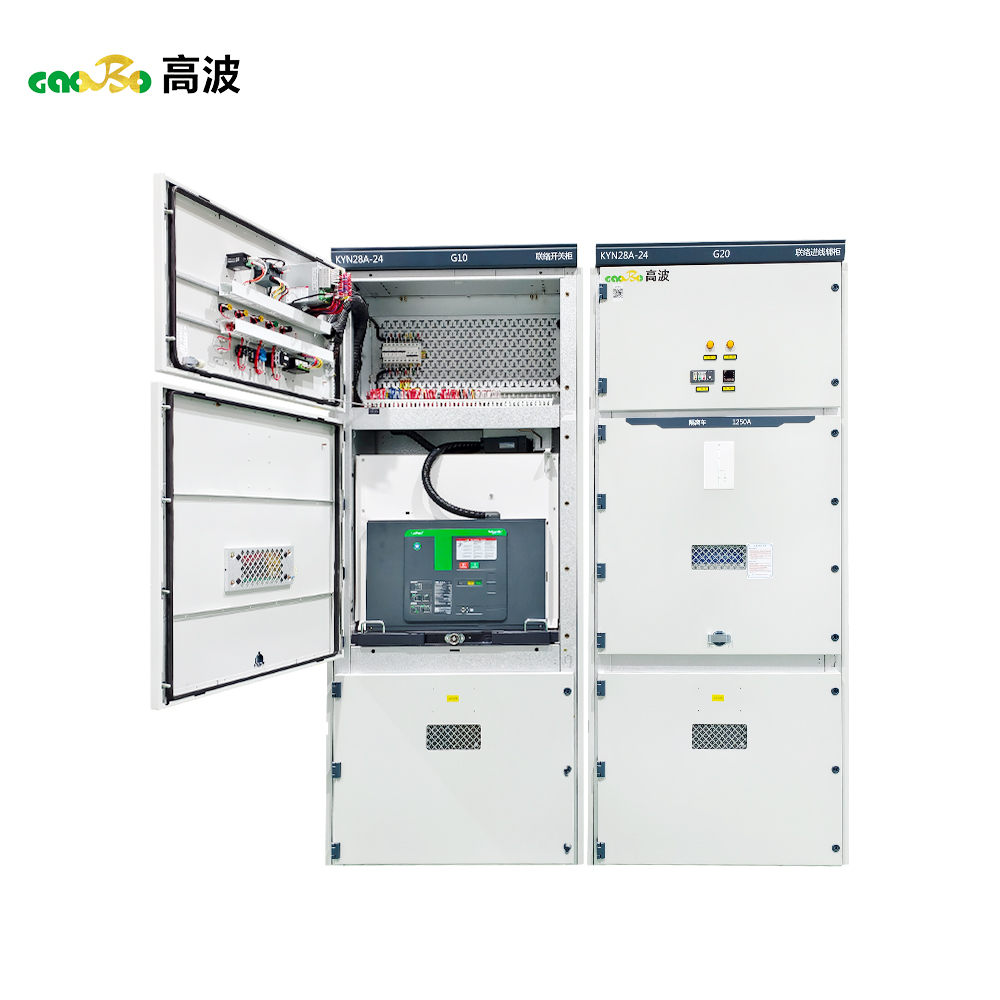

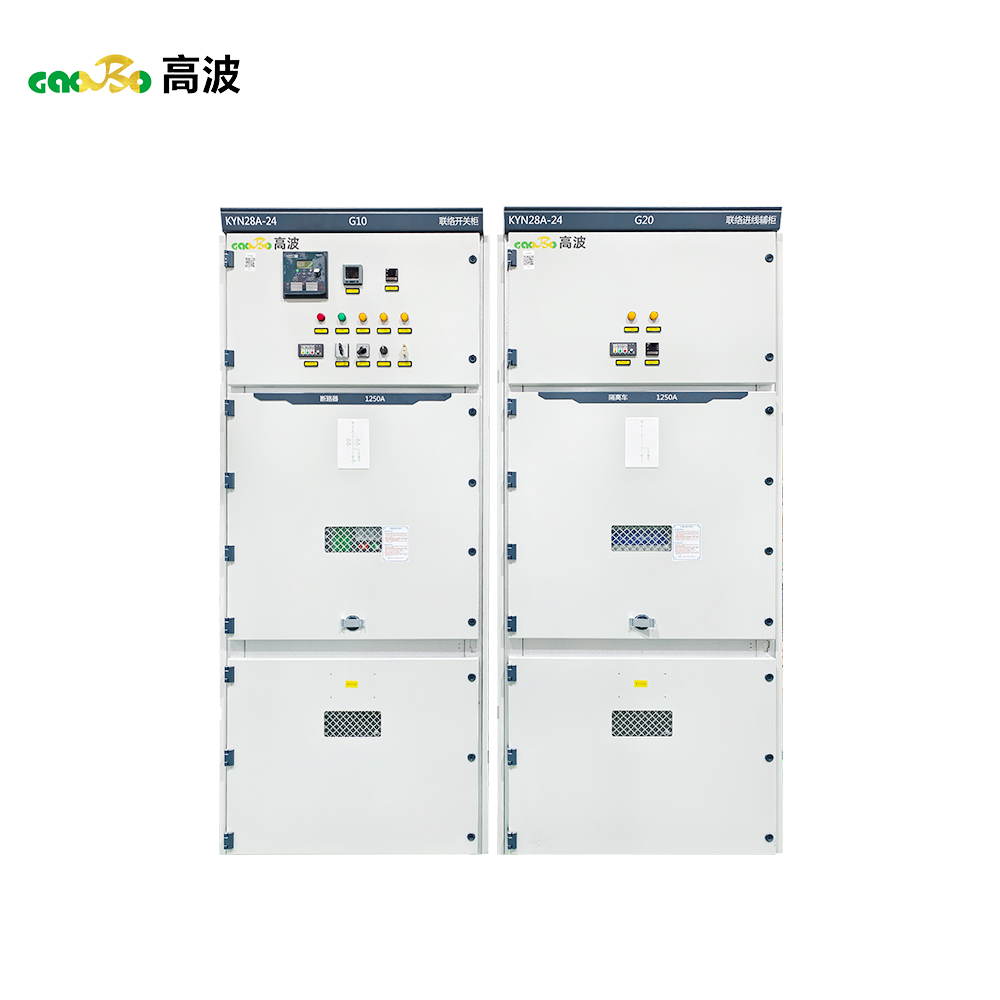

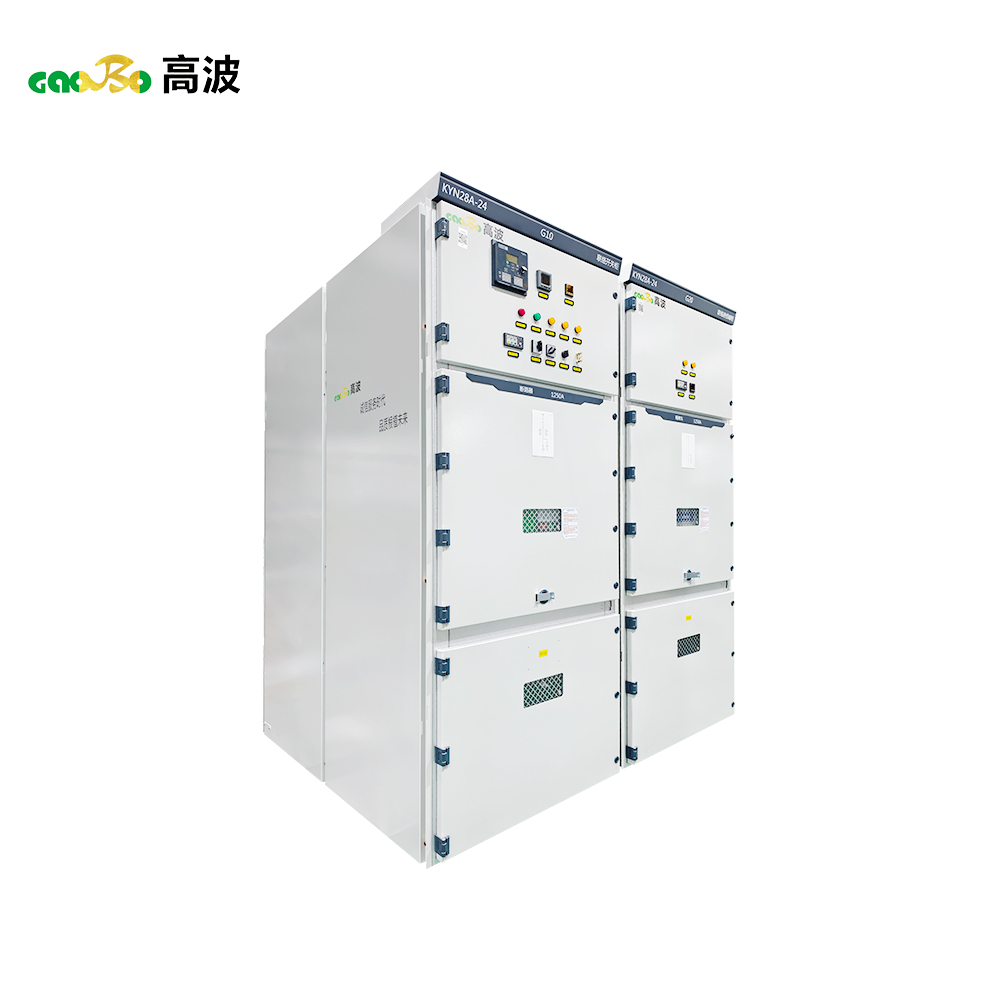

خزانة توصيل الجهد العالي KYN28A-24 G20
وصف المنتج:
Gaobo Power Solution's KYN28A-24 G20 خزانة توصيل الجهد العالي وخزانة المدخلات المساعدة المطابقة لها هي خزائن احترافية بجهد 24 كيلو فولت مفاتيح كهربائية عالية الجهدصُممت هذه الوحدة لأنظمة توزيع الطاقة الكهربائية ذات الجهد المتوسط والعالي. وباعتبارها معدات أساسية لنقل وتوزيع الطاقة، وربط شبكات التوزيع، والتحويل، والتحكم المساعد، فإن هذا المنتج يلتزم بمعايير التصنيع الوطنية والصناعية لمعدات الجهد العالي، ويتميز بتصميم هيكلي مدمج، وأداء كهربائي موثوق، وقدرة ممتازة على مقاومة التداخل.
توفر خزانة التوصيل G20 اتصالاً آمناً ومستقراً بين أقسام إمداد الطاقة المختلفة في شبكة الجهد العالي، بينما توفر خزانة التغذية المساعدة حماية إضافية، ونقل الإشارات، ودعم التحكم لخط التغذية في نظام الجهد العالي، لتشكل بذلك حلاً متكاملاً ومتوافقاً لتوزيع الطاقة عالية الجهد. وبفضل استخدام مواد عازلة وموصلة عالية الجودة، تتمتع الخزانة بقدرة تحمل عالية لتيار القصر والجهد الزائد، مما يضمن تشغيلاً مستقراً طويل الأمد في بيئات شبكات الطاقة القاسية. تقدم شركة Gaobo Power خدمات مخصصة من مصنعي المعدات الأصلية/مصممي التصميم الأصلي بالنسبة لهذه السلسلة، يتم دعم التعديل الشخصي للتكوين الداخلي وحجم الخزانة والوحدات الوظيفية لتلبية الاحتياجات المخصصة لمشاريع شبكة الطاقة المختلفة وتوزيع الطاقة في المصانع وبناء البنية التحتية.
سمات:
1. تصميم احترافي عالي الجهد: متخصص لأنظمة الطاقة عالية الجهد 24 كيلو فولت، طراز KYN28A-24 G20، بتصميم هيكلي ناضج وأداء موثوق به للتحكم في الربط البيني/المساعد، بما يتوافق مع معايير التصنيع الصناعية لمفاتيح الجهد العالي.
2. حل مزدوج للخزائن المتطابقة: خزانة ربط متكاملة وخزانة مساعدة واردة، مما يحقق مطابقة سلسة لربط الشبكة وحماية الخط الوارد والتحكم المساعد، مما يحسن سلامة وكفاءة نظام توزيع الجهد العالي.
3. السلامة والعزل الفائقان: يعتمد على مواد عازلة عالية الجودة وهيكل خزانة مغلق، مع أداء ممتاز في إخماد القوس الكهربائي ومنع التسرب، مما يمنع بشكل فعال مخاطر السلامة ذات الجهد العالي ويضمن سلامة الأفراد والمعدات.
4. مقاومة مستقرة للتداخل: مقاومة قوية لتيار الدائرة القصيرة وزيادة الجهد في شبكة الطاقة، مع توافق كهرومغناطيسي جيد، مما يسمح بالتكيف مع بيئات تشغيل شبكة الطاقة ذات الجهد العالي المعقدة والمتغيرة.
5. خدمة التخصيص من المصنع: خدمة التخصيص المباشر من المصنع لشركة Gaobo Power، والتي تدعم التكوين الشخصي للمكونات الداخلية والوحدات الوظيفية وأبعاد الخزانة ووضع العلامات، بما يتناسب مع متطلبات المشروع المحددة.
6. سهولة التشغيل والصيانة: تصميم داخلي معياري، وعلامات أسلاك واضحة، وفك وتركيب مريح للمكونات الوظيفية، مما يقلل من صعوبة التشغيل والصيانة والتوسع في الموقع.
التطبيق الرئيسي:
البنية التحتية لشبكة الطاقة : شبكات الطاقة الحضرية والريفية بجهد 24 كيلو فولت، وشبكات توزيع الطاقة الإقليمية، المسؤولة عن ربط الشبكة وتبديل أقسام شبكة الطاقة ذات الجهد العالي.
قواعد التصنيع الصناعي : المصانع الكبيرة، والمجمعات الصناعية، ومصانع الصهر، والمؤسسات الكيميائية ذات التوزيع الذاتي للطاقة عالية الجهد، من أجل الربط عالي الجهد والتحكم المساعد في خط الإدخال لشبكة الطاقة الداخلية للمصنع.
مشاريع الطاقة والكهرباء : محطات الطاقة الكهرومائية، ومحطات طاقة الرياح، ومحطات الطاقة الحرارية، والمحطات الفرعية (بدرجة 24 كيلو فولت)، كمعدات مساعدة أساسية لإنتاج وتوزيع شبكة الطاقة.
البنية التحتية الرئيسية : مراكز البيانات، ومراكز النقل (محطات السكك الحديدية عالية السرعة، والمطارات)، والمجمعات التجارية الكبيرة، والمرافق العامة البلدية ذات الطلب العالي على استقرار إمدادات الطاقة، من أجل الربط البيني لتوزيع الطاقة عالية الجهد والحماية المساعدة.
مشاريع التعدين والإنشاءات : أنظمة توزيع الطاقة ذات الجهد العالي المؤقتة للمناجم الكبيرة المكشوفة والمناجم تحت الأرض ومشاريع البناء واسعة النطاق، مما يحقق الربط الآمن والتحكم في خط الإدخال لشبكة الجهد العالي.
المعايير الفنية:
| المعلمة | تفاصيل |
| الجهد المقنن (تيار متردد) | 24 كيلو فولت |
| التيار المقنن | 1250 أمبير |
| التردد المقدر | 50 60 هرتز |
| تصنيف لوحة المفاتيححاضِر | 630 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3150 أمبير |
| تصنيف الاستراحةحاضِر | 630 أمبير 1250 أمبير 1600 أمبير 2000 أمبير 2500 أمبير 3150 أمبير |
| التيار المقنن لفترة قصيرة | 16 20 25 31.5 40 (KA/4S) |
| تيار التحمل الذروي المقدر | 40 50 63 80 100 كيلو أمبير |
| تيار القطع المقنن للدائرة القصيرة | 16 20 25 31.5 40 كيلو أمبير |
| تيار الإغلاق المقنن للدائرة القصيرة | 40 50 63 80 100 كيلو أمبير |
| مستوى العزل المقدر، يتحمل الجهد تحت تردد الطاقة | المرحلة - المرحلة المرحلة - الأرض 42 فاصل (عزل) 48 |
| قدرة تحمل الجهد الناتج عن نبضات البرق | المرحلة - المرحلة المرحلة - الأرض 72 فاصل (عزل) 85 |
| العمر الافتراضي لقاطع الدائرة | عشرة آلاف مرة |
| مستوى الحماية | غلاف IP4X، خزانة قاطع الدائرة مفتوحة: 12PX |
| درجة الحرارة والرطوبة البيئية | -25~45 درجة مئوية |
| ارتفاع | أقل من 1000 متر |
