ما هي الاختلافات بين الأنواع الأربعة من معدات التبديل ذات الجهد المنخفض، GGD وGCS وGCK وMNS

الاختلافات الرئيسية بين الأنواع الأربعة معدات التبديل ذات الجهد المنخفض، GGD، GCS، GCK و MNS:

خزانة GGD ثابتة، بينما خزائن GCK وGCS وMNS أدراج. خزانة GGD طراز أقدم، أقل أمانًا وأقل سعرًا، ومناسبة لمحطات التوزيع الكهربائية الجاهزة. تستخدم خزائن GCK وGCS وMNS هيكلًا معياريًا، مما ينتج عنه حجم أصغر وأكثر إحكامًا، مما يُسهّل النقل والتركيب.

يمكن تركيب خزانة GCS فقط كخزانة تحكم أحادية الجانب بعمق 800 مم، بينما يمكن تركيب خزانة MNS كخزانة تحكم ثنائية الجانب بعمق 1000 مم. أقصى تيار مُصمم لخزانة GCS هو 4000 أمبير، بينما أقصى تيار مُصمم لخزانة MNS هو 6300 أمبير.

تختلف آليات دفع الأدراج في أنظمة GCK وGCS وMNS. يستخدم GCS آلية دفع دوارة، بينما يستخدم MNS قفلًا كبيرًا. لا يمكن أن يحتوي GCS إلا على نصف درج كحد أدنى، بينما يمكن أن يحتوي MNS على ربع درج. تنقسم خزانة GCS إلى حجرة لقضيب التوصيل، وحجرة كهربائية، وحجرة كابلات، مع فصل كل حجرة بفواصل. أما خزانة MNS، فتنقسم إلى ثلاث حجرات وظيفية: حجرة لقضيب التوصيل، وحجرة درج، وحجرة كابلات، مع فصل كل حجرة بألواح فولاذية عالية القوة أو ألواح عازلة مقاومة للهب.

تختلف وحدات تركيب GCK وGCS وMNS. يمكن تصنيع GCS بـ 22 درجًا كحد أقصى، بينما يمكن تصنيع MNS بـ 72 درجًا. تتمتع خزانة GCS بتصنيف حماية IP30 وIP40، ويمكن تصميم تصنيفات حماية أعلى وفقًا للمتطلبات. أما خزانة MNS، فتتمتع بتصنيف حماية IP40.

تختلف قضبان التوصيل في أنظمة GCK وGCS وMNS. يقع قضيب التوصيل الأفقي في GCK أعلى الخزانة، بينما يفتقر قضيب التوصيل الرأسي إلى لوحة بلاستيكية وظيفية مقاومة للهب. يمكن أن تكون مخارج الكابلات في الخلف أو في حجرة الكابلات اليمنى. تقع قضبان التوصيل الأفقية في أنظمة GCS وMNS في الخلف، ويفصلها حاجز عن وحدة الدرج الأمامية اليسرى وحجرة مخرج الكابلات الأمامية اليمنى. تُجمّع قضبان التوصيل الرأسية داخل لوحة بلاستيكية وظيفية مقاومة للهب.

يُنتج نظام GCS محليًا، بينما يُستورد نظام MNS. طُرح نظام GCS في السوق عام ١٩٩٦، وهو مُصمم بشكل كبير على غرار نظام MNS. MNS منتج مُصنّع باستخدام تقنية مُنقولة من شركة ABB السويسرية.

تختلف الأسعار. GGD هو الأرخص، وGCS أرخص من MNS.

عند اختيار معدات التبديل ذات الجهد المنخفض، يجب مراعاة الجوانب التالية:

بيئة التركيب: تختلف أنواع لوحات التوزيع منخفضة الجهد باختلاف بيئات التركيب. على سبيل المثال، يجب اختيار أنواع مختلفة من لوحات التوزيع منخفضة الجهد لبيئات مختلفة، مثل غرف توزيع الطاقة، وغرف التحكم الكهربائي، وصناديق التوزيع.

متطلبات المعدات: تتطلب المعدات الكهربائية المختلفة معدات توزيع كهربائية مختلفة. على سبيل المثال، بالنسبة لمعدات مثل المحركات والمولدات والمحولات، يجب اختيار معدات توزيع كهربائية منخفضة الجهد مزودة بوظائف التحكم في المحركات وتوزيع الطاقة.

أداء الحماية: يُعد أداء الحماية لمعدات التوزيع منخفضة الجهد عاملاً حاسماً يؤثر على عمرها الافتراضي. عند اختيار معدات التوزيع منخفضة الجهد، من الضروري اختيار معدات ذات مستوى حماية مناسب، بناءً على الظروف الفعلية للمعدات وبيئة التشغيل.

الصيانة والإصلاح: تُعد صيانة وإصلاح معدات التوزيع منخفضة الجهد عاملاً أساسياً يجب مراعاته. تختلف متطلبات صيانة معدات التوزيع منخفضة الجهد باختلاف أنواعها. عند اختيار معدات التوزيع منخفضة الجهد، من الضروري فهم متطلبات صيانتها والاحتياطات اللازمة لضمان الاستخدام والصيانة السليمين.

فيما يلي سيناريوهات التطبيق المناسبة لمفاتيح الجهد المنخفض GGD وGCS وGCK وMNS:

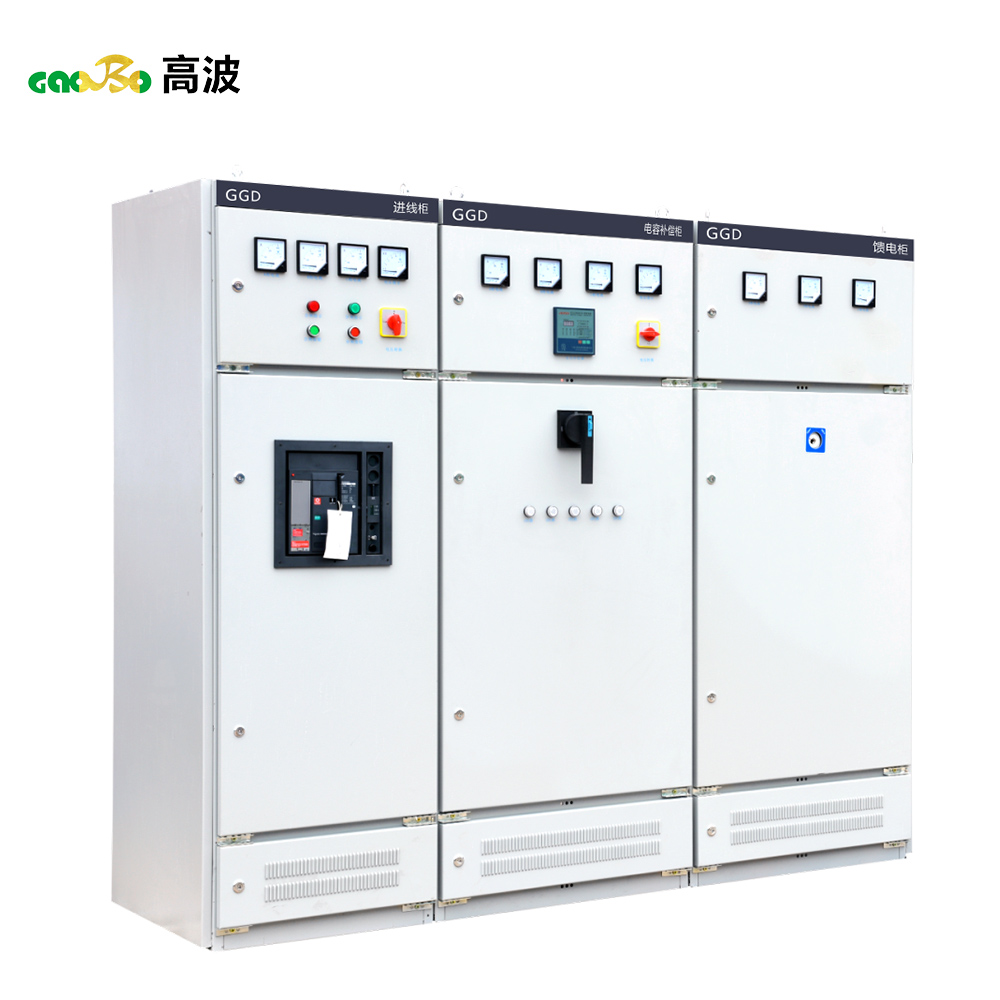

سلسلة GGD: مناسبة لأنظمة توزيع الطاقة بتردد 50 هرتز في محطات الطاقة الفرعية، ومحطات توليد الطاقة، والمؤسسات الصناعية والتعدينية، وغيرها، بجهد تشغيل مُصنّف 380 فولت وتيار تشغيل مُصنّف يتراوح بين 1000 و3150 أمبير. تُستخدم لتوزيع الطاقة والإضاءة، وتحويل الطاقة والتحكم في توزيعها.

سلسلة GCS: مناسبة لأنظمة توليد وتزويد الطاقة ثلاثية الطور بتردد 50 هرتز، بجهد تشغيل مُصنّف 400 فولت (690 فولت) وتيار مُصنّف ≤ 4000 أمبير. تُستخدم لتوزيع الطاقة، والتحكم المركزي في المحركات، وتعويض المكثفات. تُستخدم على نطاق واسع في محطات الطاقة، ومصانع البتروكيماويات، والمعادن، ومصانع النسيج، والمباني الشاهقة، وغيرها من المواقع التي تتطلب أتمتة وواجهات حاسوبية.

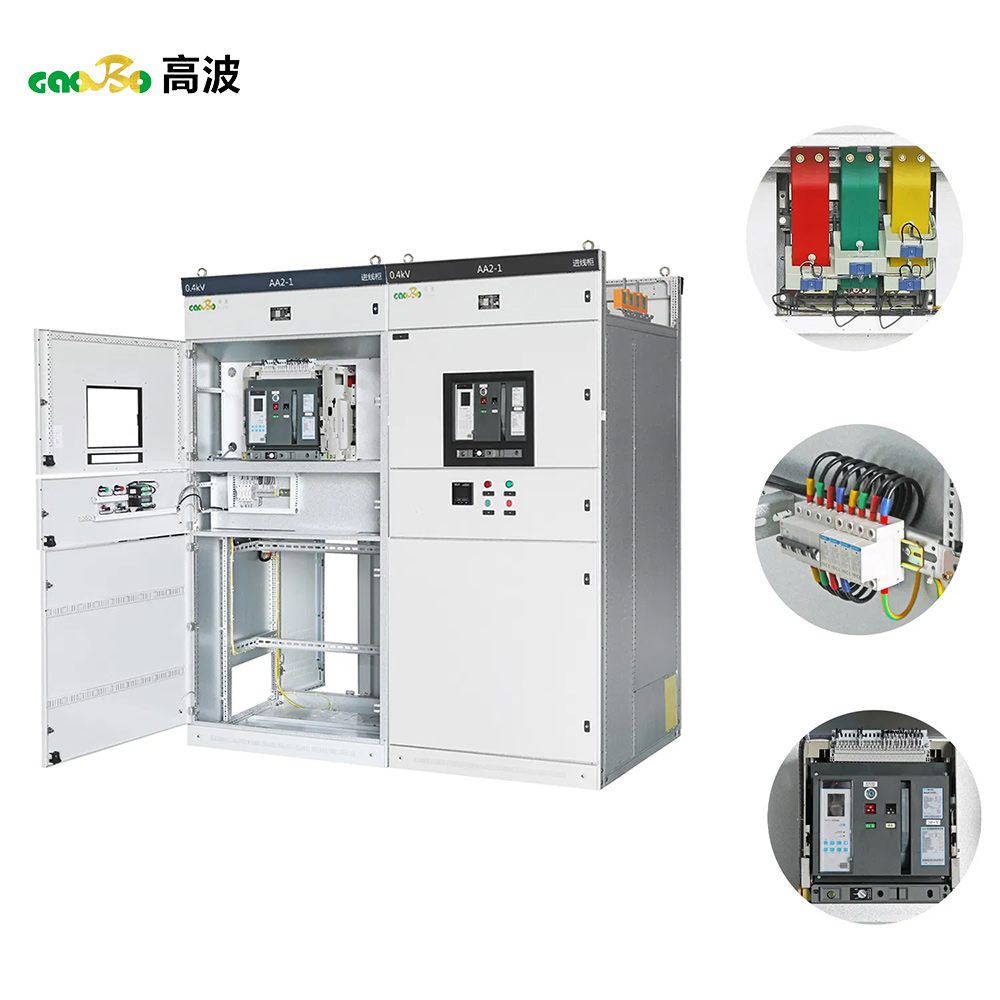

سلسلة GCK: مناسبة لأنظمة توزيع الطاقة بتردد ٥٠(٦٠) هرتز، بجهد تشغيل مُصنّف ≤٦٦٠ فولت وتيار مُصنّف ≤٤٠٠٠ أمبير. تتكون من خزانة مركز توزيع الطاقة (PC) وخزانة مركز التحكم في المحركات (MCC).

سلسلة MNS: مُصمَّمة لتلبية احتياجات إمدادات وتوزيع الطاقة المُتنوعة، وتُستخدَم على نطاق واسع في أنظمة توزيع الطاقة منخفضة الجهد في محطات الطاقة، ومحطات التحويل، والمؤسسات الصناعية والتعدينية، والمباني، والمرافق البلدية. وهي مُناسبة بشكل خاص للمواقع ذات الأتمتة العالية والتي تتطلب واجهات حاسوبية.

عند اختيار نوع معدات التبديل، يجب مراعاة عوامل مثل بيئة التشغيل المحددة ومتطلبات المعلمات الكهربائية والميزانية بشكل شامل.
