مفاتيح التبديل الداخلة والخارجة: شرح الوظائف والاختلافات

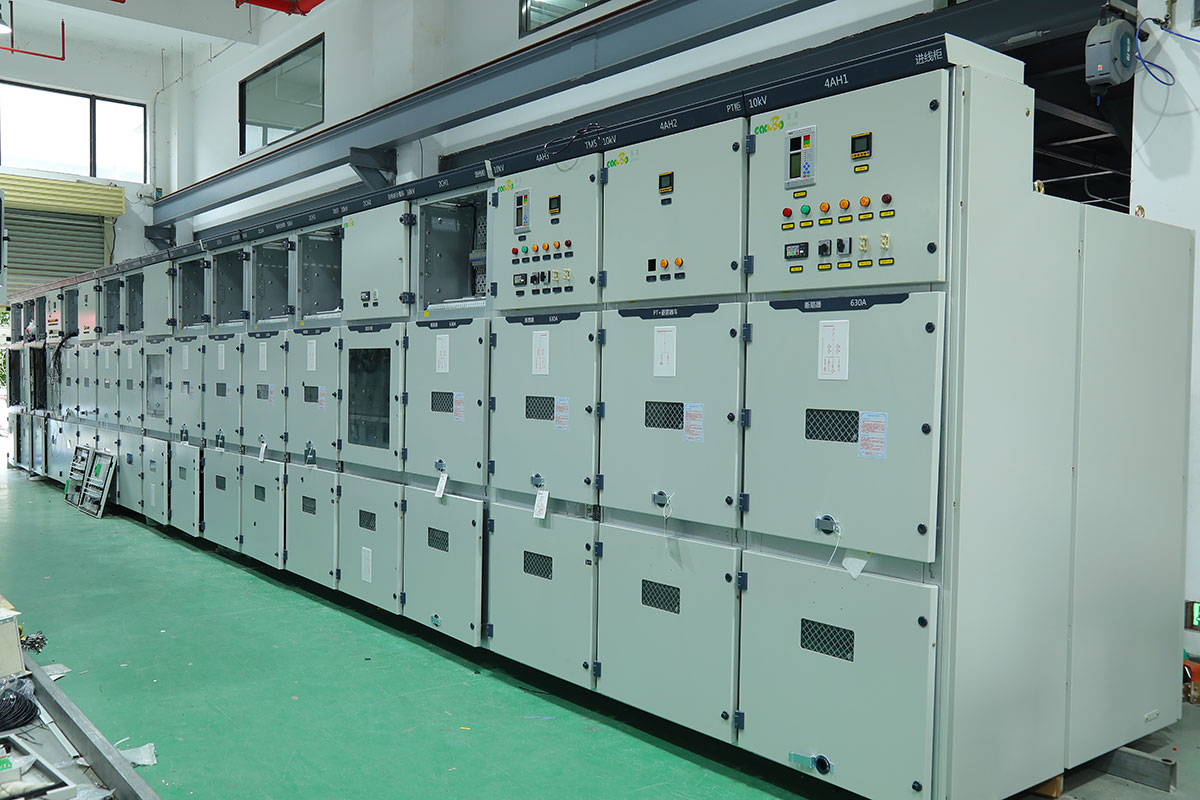

ما هي لوحة التبديل الواردة؟

مفتاح التبديل الوارد هو خزانة مفاتيح الجهد العالي أو المنخفض تستقبل هذه الوحدة الطاقة من مصدر خارجي. وعادةً ما تستقبل طاقة بجهد 10 كيلوفولت من شبكة الكهرباء. ثم تُنقل هذه الطاقة عبر لوحة التوزيع إلى قضيب التوزيع الرئيسي بجهد 10 كيلوفولت. وتُسمى لوحة التوزيع المستخدمة لاستقبال وتوزيع هذه الطاقة بلوحة التوزيع الداخلة.

على وجه التحديد، تُعدّ لوحة التوزيع الرئيسية هي لوحة التوزيع التي تستقبل الطاقة من جانب الجهد المنخفض للمحول (مصدر الطاقة ذو الجهد المنخفض) إلى نظام التوزيع. في المحطات الفرعية ذات مستويات الجهد من 35 إلى 110 كيلوفولت وما فوق، تُعتبر لوحة التوزيع الرئيسية هي خزانة لوحة التوزيع ذات الجهد المنخفض (10 كيلوفولت) الخاصة بالمحول. أي أن الخزانة الأولى المتصلة من مخرج جانب الجهد المنخفض للمحول إلى الطرف الأولي لقضيب التوزيع ذي الجهد المنخفض (10 كيلوفولت) تُسمى لوحة التوزيع الرئيسية، وتُعرف أيضًا باسم لوحة التوزيع الرئيسية ذات الجهد المنخفض للمحول.

ما هي خزانة مفاتيح التوزيع الخارجة؟

خزانة مفاتيح التوزيع الخارجية هي خزانة مفاتيح توزيع تقوم بتوزيع الطاقة الكهربائية من قضيب التوزيع. على سبيل المثال، تُعدّ خزانة مفاتيح كهربائية تنقل الطاقة من قضيب توزيع جهد 10 كيلوفولت إلى محوّل طاقة واحدة من خزائن مفاتيح كهربائية صادرة بجهد 10 كيلوفولت. تُركّب خزانة المفاتيح الصادرة على جانب الجهد المنخفض للمحوّل لنقل الطاقة الكهربائية إلى قضيب التوزيع ذي الجهد المنخفض. ثم تُركّب عدة خزائن مفاتيح كهربائية منخفضة الجهد على جانب الجهد المنخفض لتوزيع الطاقة على الأحمال المختلفة. جميع هذه الخزائن منخفضة الجهد هي خزائن مفاتيح صادرة. إذا تم إدخال نظام الجهد المنخفض من مصدر قريب، فإن خزانة المفاتيح منخفضة الجهد التي يتصل بها خط الإدخال تُعدّ أيضًا خزانة مفاتيح واردة، ولكن بجهد أقل. خزائن المفاتيح الكهربائية التي تسحب الطاقة من قضيب التوزيع ذي الجهد المنخفض هي أيضًا خزائن مفاتيح صادرة.

وظيفة لوحة التبديل الواردة

لوحة المفاتيح الواردة هي خزانة لوحة المفاتيح الرئيسية على جانب الحمل. تحمل هذه الخزانة التيار الكلي لقضيب التوزيع بأكمله، وتتجلى أهميتها في كونها تربط المحول الرئيسي بمخرج الحمل ذي الجهد المنخفض.

فيما يتعلق بحماية المرحلات، عند حدوث عطل في قضيب التوزيع ذي الجهد المنخفض أو قاطع الدائرة للمحول الرئيسي، تقوم حماية التيار الزائد على جانب الجهد المنخفض للمحول بفصل مفتاح لوحة التغذية الواردة لإزالة العطل. كما يعتمد حدوث عطل في قضيب التوزيع ذي الجهد المنخفض على الحماية الاحتياطية على جانب الجهد المنخفض للمحول الرئيسي لفصل لوحة المفاتيح الواردة. وتقوم الحماية التفاضلية للمحول أيضًا بفصل قاطع الدائرة على جانب الجهد المنخفض للمحول، أي لوحة المفاتيح الواردة.

وظيفةخزانة مفاتيح كهربائية خارجية

يتم تزويد الكهرباء من قضيب التوزيع 10 كيلو فولت إلى محول الطاقة عبر خزانة مفاتيح كهربائية؛ خزانة المفاتيح الكهربائية هذه هي واحدة من خزائن المفاتيح الكهربائية الخارجة 10 كيلو فولت.

يتم تركيب خزانة مفاتيح كهربائية خارجية على جانب الجهد المنخفض للمحول لتزويد قضيب التوزيع ذي الجهد المنخفض بالطاقة الكهربائية. ثم يتم تركيب عدة لوحات مفاتيح كهربائية ذات جهد منخفض على جانب الجهد المنخفض لتوزيع الطاقة على الأحمال المختلفة. جميع هذه الخزائن هي خزائن خارجية.

يتميز النوعان المذكوران أعلاه من خزائن مفاتيح التوزيع الكهربائية بوظائفهما. فهما يُستخدمان في أنظمة الجهد المنخفض والجهد العالي، ويمكن استخدام نفس نوع مفاتيح التوزيع (مثل GGD للجهد المنخفض وKY28 للجهد العالي) كخزانة مفاتيح توزيع كهربائية داخلية وخارجية.

للمزيد من المعلومات

طرق توصيل الأسلاك الواردة والصادرة المحددة: من الأعلى للداخل/من الأسفل للخارج، من الأسفل للداخل/من الأعلى للخارج، من الجانب للداخل/من الأعلى للخارج، من الجانب للداخل/من الأسفل للخارج، إلخ.

1. في حالة استخدام جسور قضبان التوصيل للطاقة الواردة، يكون المدخل العلوي إلزاميًا؛ أما في حالة استخدام الكابلات، فيفضل المدخل السفلي.

2. تشمل طرق التوصيل الرئيسية بين المحول وخزانة الإدخال ذات الجهد المنخفض ما يلي: مدخل جانبي لقضيب التوصيل النحاسي، ومدخل علوي لجسر قضيب التوصيل، ومدخل كابل أسفل الخزانة.

3. عادةً ما يتم توجيه الكابلات من الأسفل إلى الخارج، بينما يتم توجيه قضبان التوصيل في أغلب الأحيان من الأعلى إلى الخارج. وتعتمد الطريقة المحددة على اعتبارات المصمم، بما في ذلك اختيار المعدات، وطريقة التوصيل، وظروف الهندسة المدنية، وقيمة الاستثمار، وتفضيلات المالك.
