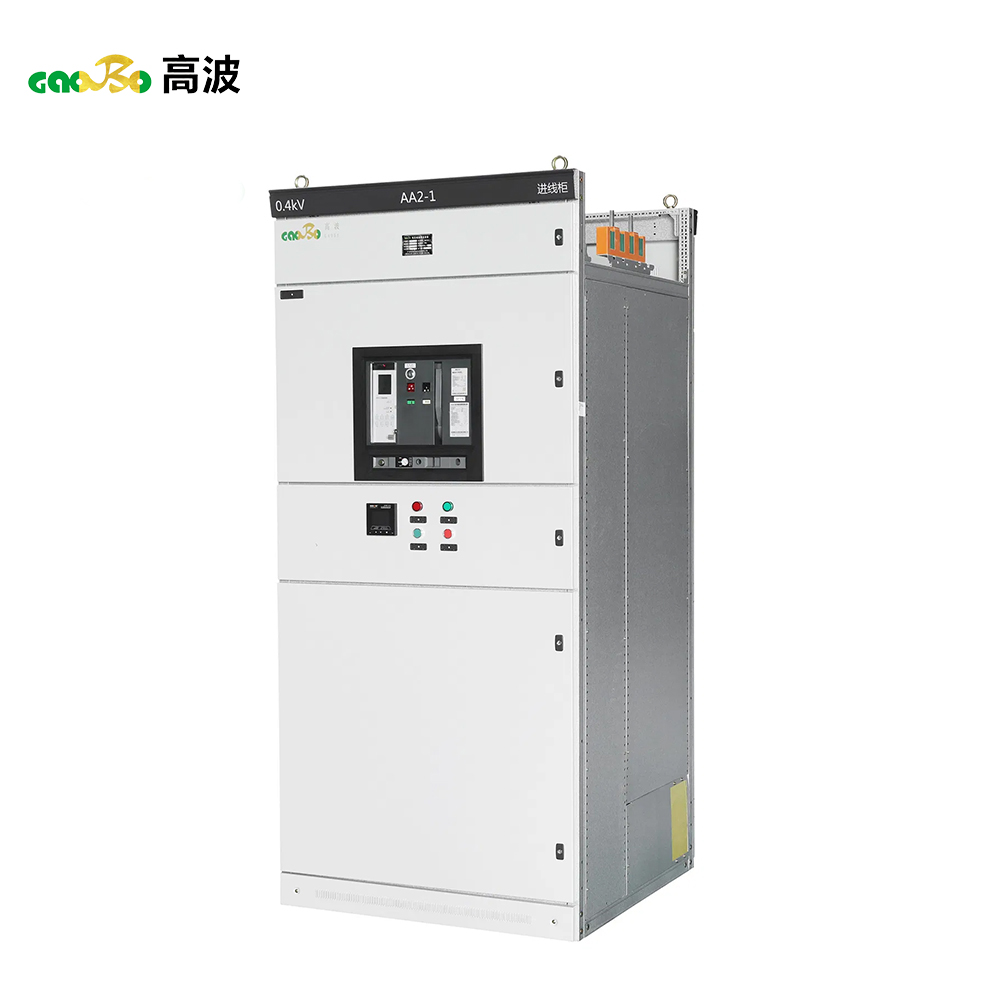

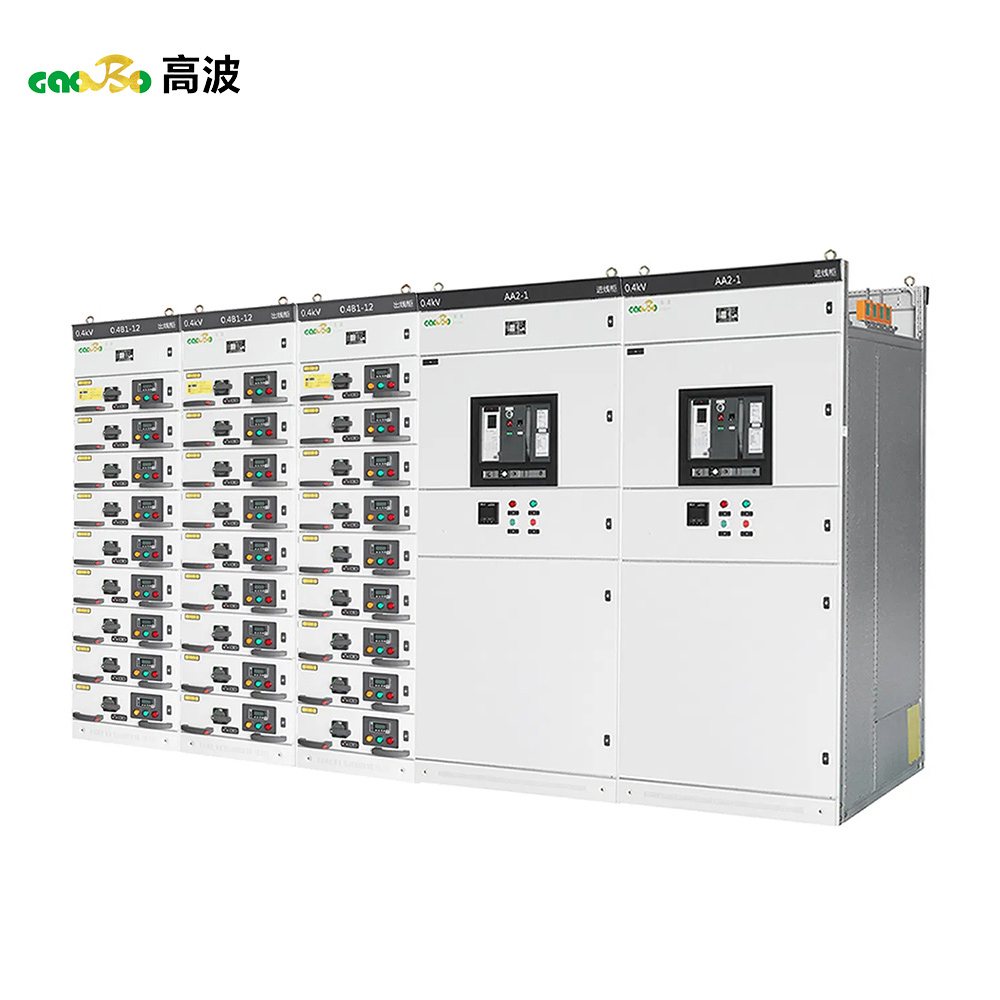

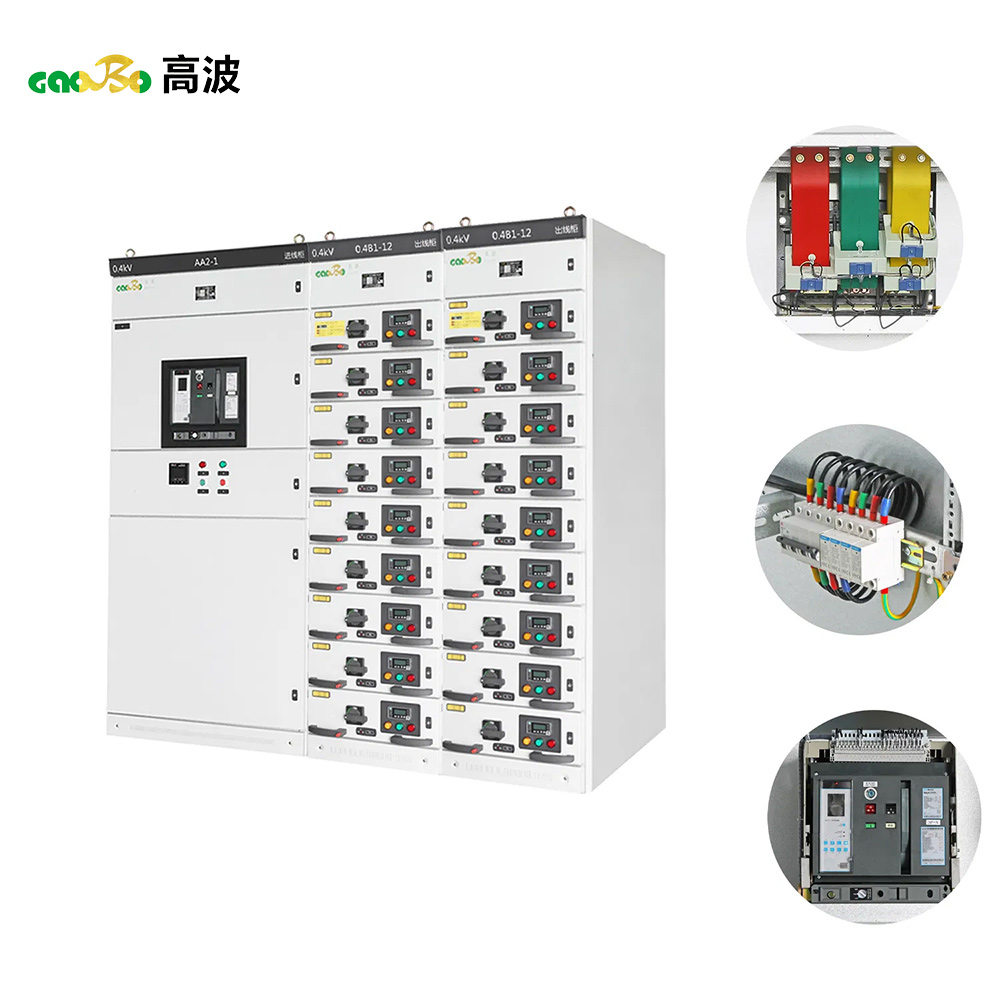

خزانة مفاتيح الجهد المنخفض GCK الأكثر مبيعًا للبنية التحتية والنقل بالسكك الحديدية
وصف الإنتاج:
القشرة:
الخزانة مصنوعة من صفائح ألمنيوم مطلية بالزنك بسمك 2 مم. باستخدام وحدة 25 مم كأصغر وحدة أساسية، يتم تجميع الإطارات والوحدات الوظيفية المختلفة باستخدام براغي ذاتية اللولبة من الدرجة 8.8. يتمتع الإطار والغلاف الخارجي بقوة وصلابة كافيتين لتحمل بعض الضغوط الميكانيكية والكهربائية والحرارية. كما يجب أن تكون هذه المادة قادرة على تحمل آثار الرطوبة أثناء الاستخدام العادي.
نظام القضبان:
يمكن أن يكون قضيب التوصيل الرئيسي نظامًا ثلاثي الطور، رباعي أو خماسي الأسلاك، مثبتًا على الهيكل بدعامات معزولة. يمكن تركيب نظام قضيب التوصيل الرئيسي في الجزء الخلفي أو العلوي من الخزانة. تستخدم الأنظمة ذات التيار المقنن 6300 أمبير فأكثر هيكل قضيب توصيل مزدوج. يمكن أن يصل التيار المقنن لقضيب التوصيل الرأسي لخزانة التحكم إلى 2500 أمبير، ويمكن تهيئته بأنظمة ثلاثية ورباعية الأقطاب. تفصل حواجز الأمان الداخلية حجرة قضيب التوصيل عن حجرة المعدات لمنع المشغلين من لمس الأجزاء الحية الخطرة. يمكن أن يصل أعلى حجرة إلى 4 ب. تتكون دائرة الحماية من موصل واقٍ منفصل وهيكل موصل، مع خط موصل واقٍ من مادة البولي إيثيلين (PE) يمتد على طوله بالكامل. لا يوجد قضيب توصيل فرعي رأسي للتأريض، ولكن توجد نقطة تأريض رئيسية وعلامة تأريض. يتصل الموصل الواقي بغلاف المكونات الكهربائية والأجزاء المعدنية وجسم الخزانة داخل الخزانة ككل، وهو مؤرض بشكل موثوق.
مركز الطاقة:

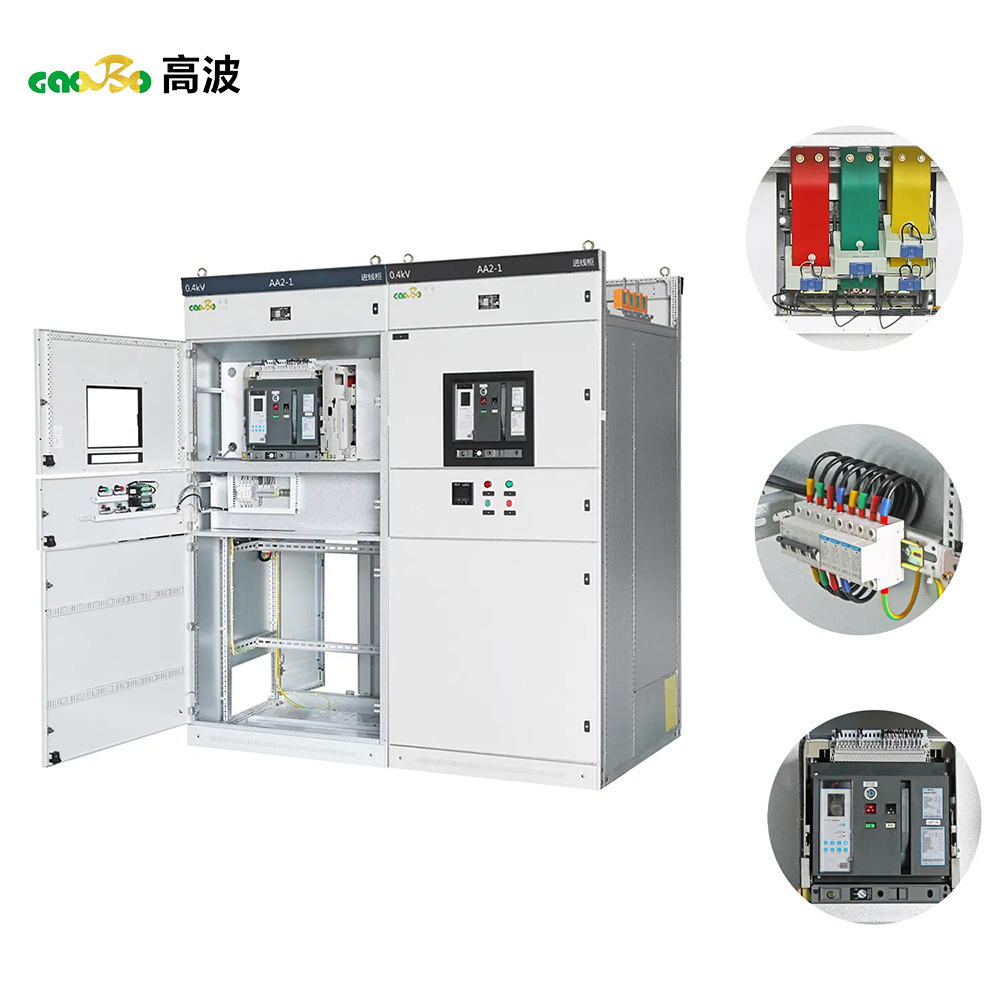

ينقسم مركز الطاقة إلى ثلاث مناطق وظيفية: حجرة قضبان التوصيل، وحجرة المعدات، وحجرة الكابلات. تُستخدم حجرة قضبان التوصيل، الواقعة في الجزء الخلفي أو العلوي من لوحة التوزيع، لتركيب أنظمة قضبان التوصيل الأفقية والرأسية. يفصل حاجز أمان داخلي حجرة قضبان التوصيل عن حجرة المعدات؛ أو يمكن استخدام حاجز منفصل لعزل حجرة المعدات وحجرة الكابلات. يمكن تركيب نظامي قضبان توصيل رئيسيين في حجرة قضبان التوصيل، حسب متطلبات التطبيق. تحتوي حجرة المعدات على قواطع دوائر بمواصفات مختلفة، بثلاثة أو أربعة أقطاب. يمكن تركيب ثلاثة قواطع دوائر هوائية كحد أقصى.
--المعايير الفنية:
| المعلمة | تفاصيل |
| الجهد المقدر (تيار متردد) | الإدخال: 380 فولت/400 فولت/660 فولت؛ الإخراج: 220 فولت/400 فولت |
| التيار المقدر | 630 أمبير ~ 5000 أمبير (تقييم مستمر) |
| مستوى الحماية | IP54 (قياسي)، IP55 (اختياري) |
| نوع التثبيت | التصميم المعياري (الوحدات المجمعة مسبقًا) |
| التيار الحراري قصير المدى | 50 كيلو أمبير (1 ثانية) / 105 كيلو أمبير (الذروة) |
