مفاتيح التبديل يُعد جزءًا أساسيًا من أي نظام توزيع الطاقة الكهربائية. يتم استخدامه للتحكم في الطاقة الكهربائية وحمايتها وعزلها وتوزيعها بأمان عبر المصانع الصناعية والمباني التجارية والمحطات الفرعية ومشاريع البنية التحتية والمرافق ومنشآت الطاقة المتجددة.

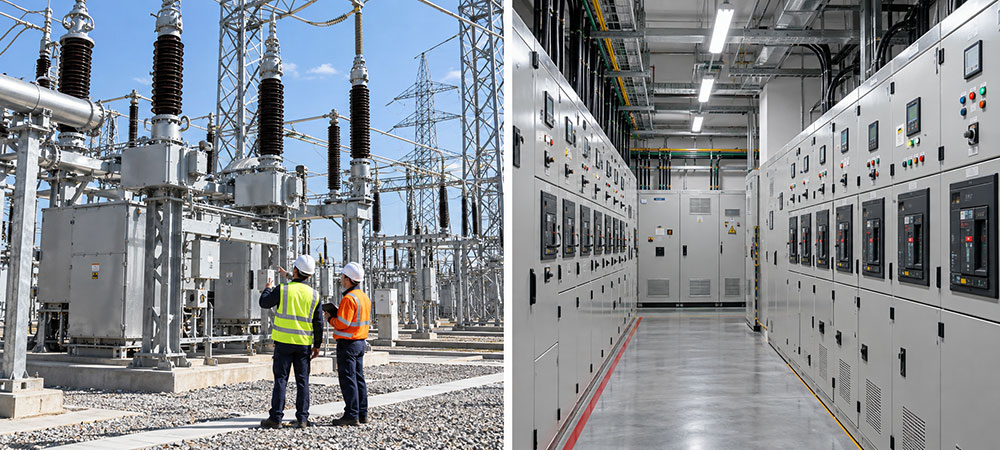

مع ذلك، لا تخدم جميع معدات التبديل نفس الغرض. أحد أهم الفروقات هو بين مفاتيح كهربائية عالية الجهد و مفاتيح الجهد المنخفض.

يساعد فهم الفرق أصحاب المشاريع، ومقاولي الهندسة والمشتريات والإنشاء، والمهندسين الكهربائيين، وفرق المشتريات على اختيار المعدات الصحيحة لكل مرحلة من مراحل نظام الطاقة.
شركة جاوبو لتصنيع مفاتيح التبديل توفر حلولاً مخصصة لمفاتيح التوزيع الكهربائية ذات الجهد العالي والمتوسط والمنخفض لمشاريع توزيع الطاقة الدولية.
تُستخدم مفاتيح الجهد العالي في الأنظمة الكهربائية حيث يجب نقل الطاقة أو استقبالها أو تحويلها أو حمايتها أو توزيعها عند مستويات جهد عالية نسبيًا.
تختلف تصنيفات الجهد الكهربائي باختلاف البلد والصناعة والمعيار. في العديد من التطبيقات الصناعية، تُعامل المعدات التي يزيد جهدها عن 1 كيلوفولت عمومًا على أنها معدات جهد متوسط أو عالي، بينما تعمل أنظمة النقل عند مستويات جهد أعلى بكثير.
تشمل منتجات GAOBO النموذجية ذات الجهد العالي والمتوسط ما يلي:
مفاتيح كهربائية عالية الجهد يتم تركيبها عادة في الجزء العلوي من الشبكة الكهربائية، حيث يجب التحكم في دوائر الطاقة الكهربائية أو المحولات الواردة وحمايتها.
تُستخدم مفاتيح الجهد المنخفض بشكل عام للأنظمة الكهربائية التي تصل إلى 1000 فولت تيار متردد.
يقوم بتوزيع الطاقة من المحولات أو الدوائر الرئيسية الداخلة إلى الأحمال الفردية مثل المحركات والآلات والإضاءة وأنظمة التدفئة والتهوية وتكييف الهواء والمضخات ومعدات الإنتاج وخدمات المباني.
تشمل معدات التبديل الشائعة ذات الجهد المنخفض ما يلي:
تُستخدم أنظمة الجهد المنخفض على نطاق واسع في المصانع والمباني التجارية ومراكز البيانات ومرافق معالجة المياه والمنشآت الصناعية ومشاريع البنية التحتية.

الفرق الأبرز هو جهد التشغيل.
تُستخدم مفاتيح الجهد العالي أو المتوسط بالقرب من مصدر الطاقة الداخل وجانب المحول في النظام الكهربائي.

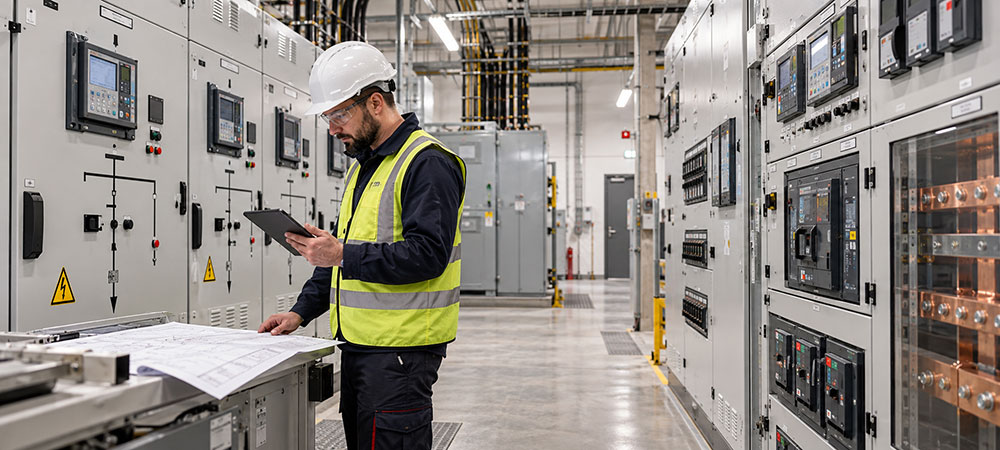

يتم تركيب مفاتيح الجهد المنخفض بعد خفض الجهد وهي مسؤولة عن توزيع الطاقة على الأحمال الفردية.
على سبيل المثال، قد تتلقى منشأة صناعية الطاقة عند 10 كيلو فولت أو 35 كيلو فولت من خلال مفاتيح الجهد المتوسط، ثم تستخدم المحولات لتقليل الجهد إلى 400 فولت لتوزيع الجهد المنخفض.
تستخدم مفاتيح الجهد العالي عادةً قواطع دوائر كهربائية تعمل بالتفريغ أو أجهزة تبديل متخصصة أخرى مصممة لتلبية متطلبات العزل والانقطاع العالية.
يجب أن تقوم هذه القواطع بفصل تيارات الأعطال بأمان أثناء تشغيلها تحت ضغط كهربائي أعلى بكثير.
تُستخدم مفاتيح الجهد المنخفض عادةً في:
يتم اختيار نوع قاطع الدائرة وفقًا لتصنيف التيار، وقدرة القطع، ومتطلبات الحماية، والتطبيق.
تتطلب مفاتيح الجهد العالي عمومًا أنظمة تعشيق أمان أكثر تعقيدًا.
قد تتضمن أنظمة التعشيق النموذجية ما يلي:
تساعد هذه الأنظمة في منع تسلسلات التشغيل غير الآمنة.
تشمل معدات التبديل ذات الجهد المنخفض أيضًا التعشيق الميكانيكي والكهربائي، خاصة في أنظمة التحويل التلقائي للتيار الكهربائي، أو وصلات الحافلات، أو الأنظمة القابلة للسحب، ولكن التصميم عادة ما يختلف عن معدات الجهد العالي.
غالباً ما يتم تقسيم مفاتيح التبديل المعدنية ذات الجهد العالي إلى حجرات منفصلة لقواطع الدائرة الكهربائية، وقضبان التوصيل، والكابلات، ومكونات التحكم ذات الجهد المنخفض.
يساعد هذا التقسيم إلى أقسام على تحسين السلامة وعزل الأعطال.
قد تستخدم الخزائن ذات الجهد المنخفض هياكل ثابتة أو قابلة للسحب أو معيارية حسب المشروع.
على سبيل المثال، يستخدم نظام GGD بنية ثابتة، بينما يستخدم نظاما GCK وMNS وحدات وظيفية قابلة للسحب.
تُستخدم مفاتيح الجهد العالي بشكل شائع في:
تُستخدم مفاتيح الجهد المنخفض بشكل شائع في:
في العديد من المشاريع، يتم استخدام كلا النوعين معًا كجزء من نظام توزيع الطاقة الكامل.
تستخدم أنظمة الجهد العالي في كثير من الأحيان مرحلات حماية متطورة للحماية من التيار الزائد، وأعطال التأريض، وحماية المحولات، وحماية المغذيات، ووظائف أخرى.
تعتمد أنظمة الجهد المنخفض بشكل أكبر على حماية القواطع، وحماية المحركات، والقياس، والتحكم بواسطة وحدة التحكم المنطقية القابلة للبرمجة (PLC)، ومراقبة الطاقة.
يمكن الآن أن تشمل مفاتيح الجهد العالي والمنخفض وظائف المراقبة الذكية والاتصال ومراقبة درجة الحرارة والعدادات الرقمية والتحكم عن بعد.
شركة جاوبو لتصنيع مفاتيح التبديل بإمكاننا توفير مفاتيح كهربائية عالية الجهد ومنخفضة الجهد وفقًا لرسومات العميل ومتطلباته الفنية.
يمكن أن تشمل التخصيصات ما يلي:
بالنسبة للمشاريع التي تتطلب أنظمة الجهد المتوسط/العالي والجهد المنخفض، فإن استخدام شركة واحدة لتصنيع مفاتيح التبديل يمكن أن يبسط التنسيق الفني بين الطاقة الواردة والمحولات وتوزيع الجهد المنخفض والأتمتة والمراقبة.
يكمن الاختلاف الرئيسي بين مفاتيح الجهد العالي ومفاتيح الجهد المنخفض في مستوى الجهد، وتقنية القواطع، والعزل، وهيكل الخزانة، ومتطلبات الحماية، والتطبيق.
مفاتيح كهربائية عالية الجهد يدير الطاقة بالقرب من جانب المرافق أو المحولات في الشبكة، بينما تقوم مفاتيح الجهد المنخفض بتوزيع الكهرباء على المعدات والأحمال الفردية.
بالنسبة للمشاريع الصناعية والتجارية والبنية التحتية ومشاريع الطاقة المتجددة، يجب تصميم كلا النظامين بشكل صحيح لإنشاء شبكة توزيع طاقة آمنة وموثوقة.
شركة جاوبو لتصنيع مفاتيح التبديل توفر حلولاً مخصصة لمفاتيح الجهد العالي والمتوسط والمنخفض للمشاريع العالمية، مع خدمات هندسية وتصنيعية واختبارية ودعم فني مباشرة من المصنع.
يتمثل الاختلاف الرئيسي في جهد التشغيل وموقع النظام. تُستخدم مفاتيح الجهد العالي بالقرب من مصدر الطاقة الكهربائية والمحولات، بينما تقوم مفاتيح الجهد المنخفض بتوزيع الطاقة على الأحمال النهائية.
في العديد من المناقشات الصناعية، تُصنّف معدات التبديل ذات الجهد المتوسط ضمن معدات الجهد العالي، على الرغم من أن المعايير الفنية قد تصنف مستويات الجهد بشكل منفصل. ويعتمد التصنيف الدقيق على المعيار المطبق والسوق المعنية.
نعم. تستخدم المصانع الكبيرة والمحطات الفرعية ومراكز البيانات ومشاريع البنية التحتية كلا النوعين بشكل شائع. تتلقى المعدات ذات الجهد العالي أو المتوسط الطاقة، وتقوم المحولات بخفض الجهد، وتقوم مفاتيح الجهد المنخفض بتوزيعه على المستخدمين النهائيين.
تتطلب لوحات التوزيع الكهربائية ذات الجهد العالي عمومًا عزلًا أكثر تعقيدًا، وأنظمة تعشيق ميكانيكية، ومرحلات حماية، وإجراءات تشغيل أكثر تعقيدًا. ومع ذلك، يمكن أن تكون أنظمة الجهد المنخفض المتقدمة معقدة أيضًا عندما تتضمن أنظمة أتمتة، ومراقبة، وتحكمًا في المحركات، وأنظمة احتياطية.
نعم. شركة جاوبو لتصنيع مفاتيح التبديل يمكن تخصيص مفاتيح الجهد العالي والمتوسط والمنخفض وفقًا لمخططات الخط الواحد والتيار المقنن وقدرة الدائرة القصيرة وعلامات القواطع ومتطلبات الحماية وأبعاد الخزائن ووظائف الاتصال.
