مفتاح التحويل التلقائي ATS: حلول سلسة لتزويد الطاقة المزدوجة --- حلول الطاقة من Gaobo

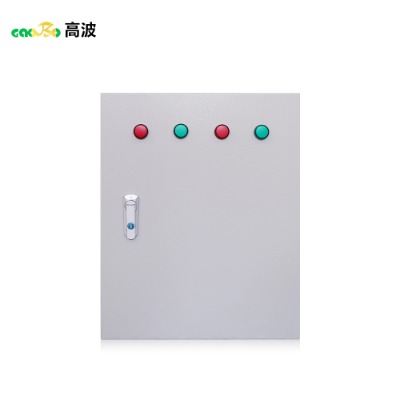

ما هي خزانة ATS؟

مفتاح التحويل التلقائي (ATS)، المعروف أيضًا باسم ATSE، يُشار إليه عادةً باسم مفتاح التحويل التلقائي ثنائي الطاقة. ويُعرّف المعيار الوطني لمفتاح التحويل التلقائي بأنه جهاز كهربائي يتكون من مفتاح تحويل واحد (أو أكثر) ومكونات كهربائية أخرى ضرورية، ويُستخدم للكشف عن دوائر الطاقة ونقل دائرة أو أكثر من دوائر الحمل تلقائيًا من مصدر طاقة إلى آخر.

يُستخدم هذا الجهاز للتبديل بين التيار الكهربائي الرئيسي ومصدر الطاقة الاحتياطي لتوفير الكهرباء. عند انقطاع التيار الكهربائي الرئيسي، يبدأ الجهاز تلقائيًا بتشغيل مصدر الطاقة الاحتياطي (مجموعة المولدات) ويحول الأحمال المهمة المحددة مسبقًا إلى مولد الديزل. عند عودة التيار الكهربائي الرئيسي، يفصل الجهاز مولد الديزل ويحول الأحمال تلقائيًا إلى التيار الكهربائي الرئيسي. يتوقف مولد الديزل تلقائيًا عن العمل بعد تبريده لمدة 5 دقائق ويعود إلى وضع الاستعداد.

الميزات والفوائد الرئيسية

وحدة التغذية المزدوجة عبارة عن مفتاح تحويل تلقائي يدمج وظائف التبديل والتحكم المنطقي، مما يلغي الحاجة إلى وحدة تحكم خارجية ويحقق تكاملاً ميكاترونيكياً حقيقياً. تتميز هذه الوحدة بكشف الجهد والتردد، وواجهة اتصال، وأقفال كهربائية وميكانيكية، مما يتيح التحكم التلقائي، والتحكم الكهربائي عن بُعد، والتحكم اليدوي في حالات الطوارئ. يتم التشغيل عبر لوحة تحكم منطقية تستخدم أوامر منطقية متنوعة لإدارة تشغيل المحرك وعلبة التروس. يُمكّن هذا المحرك من تحريك زنبرك المفتاح، وتخزين الطاقة وإطلاقها فورياً عبر آلية تسريع. يُتيح ذلك توصيل/فصل الدوائر الكهربائية بسرعة، أو تبديل الدوائر، مع مؤشرات حالة واضحة توفر عزلاً آمناً وتحسناً ملحوظاً في الأداء الكهربائي والميكانيكي.

تُعدّ المفاتيح مناسبةً للتبديل التلقائي بين مصادر الطاقة الرئيسية والاحتياطية في أنظمة إمداد الطاقة، أو للتبديل التلقائي وعزل جهازي حمل كهربائيين لأغراض السلامة. تُستخدم مفاتيح التحويل بشكل أساسي في شبكات توزيع الطاقة أو شبكات المحركات بتردد 50 هرتز، وجهد مقنن 440 فولت، وجهد مقنن 220 فولت، وتيار مقنن من 16 إلى 4000 أمبير، للتبديل بين مصدر طاقة رئيسي ومصدر طاقة احتياطي، أو للتبديل بين مصدر الطاقة الرئيسي ومجموعات المولدات. كما يمكن استخدامها للتوصيل والفصل غير المتكرر للدوائر ولعزل الخطوط.

التطبيقات النموذجية:

تُستخدم منتجاتنا على نطاق واسع في أنظمة نقل وتوزيع الطاقة وأنظمة الأتمتة في مواقع إمداد الطاقة المهمة حيث لا يُسمح بانقطاع التيار الكهربائي، مثل محطات الإطفاء والمستشفيات والبنوك والمباني الشاهقة.

ميزات مفتاح التحويل التلقائي ثنائي الطاقة:

(1) يستخدم موصلات مركبة مزدوجة الصفوف، وآلية توصيل أفقية، وتخزين الطاقة المسبقة للمحرك الصغير، وتقنية التحكم الإلكتروني الدقيق لتحقيق تقوس شبه معدوم (درع خالٍ من القوس)؛

(2) يستخدم تقنيات التعشيق الميكانيكية والكهربائية الموثوقة؛

(3) يستخدم تقنية عبور الصفر؛

(4) يتميز بمؤشر واضح لوضع التشغيل/الإيقاف ووظيفة القفل، مما يعزل مصدر الطاقة عن الحمل بشكل موثوق. موثوقية عالية وعمر خدمة يتجاوز 8000 دورة؛

(5) تصميم كهروميكانيكي متكامل، تبديل دقيق ومرن وموثوق؛ توافق كهرومغناطيسي جيد؛ قدرة قوية على مقاومة التداخل؛ لا يوجد تداخل خارجي؛ ودرجة عالية من الأتمتة.

(6) يتميز النوع الأوتوماتيكي بالكامل بعدم حاجته إلى مكونات تحكم خارجية، ومظهره الجذاب، وحجمه الصغير، ووزنه الخفيف. تتولى لوحة التحكم المنطقية إدارة تشغيل المحرك وعلبة التروس المثبتة مباشرةً في المفتاح باستخدام منطق مختلف لضمان وضع المفتاح. المحرك معزول بمادة PVC، ومقاوم للرطوبة والحرارة، ومجهز بجهاز أمان يفصل التيار عند تجاوز درجة الحرارة أو الرطوبة 110 درجة مئوية، وفي حالات التيار الزائد. ويستأنف التشغيل تلقائيًا بعد زوال العطل. تستخدم علبة التروس المخفضة العكسية تروسًا مستقيمة.

مصنع حلول الطاقة من جاوبو نحن شركة محلية في مدينة قوانغتشو بالصين، ونقدم خدمات مخصصة لجميع أنواع لوحات المفاتيح الكهربائية، وخزائن PLC، وصناديق التحكم ATS، وغيرها. نرحب بزيارتكم لمصنعنا.
