دليل شامل لمعدات التوزيع منخفضة الجهد - حلول الطاقة من Gaobo

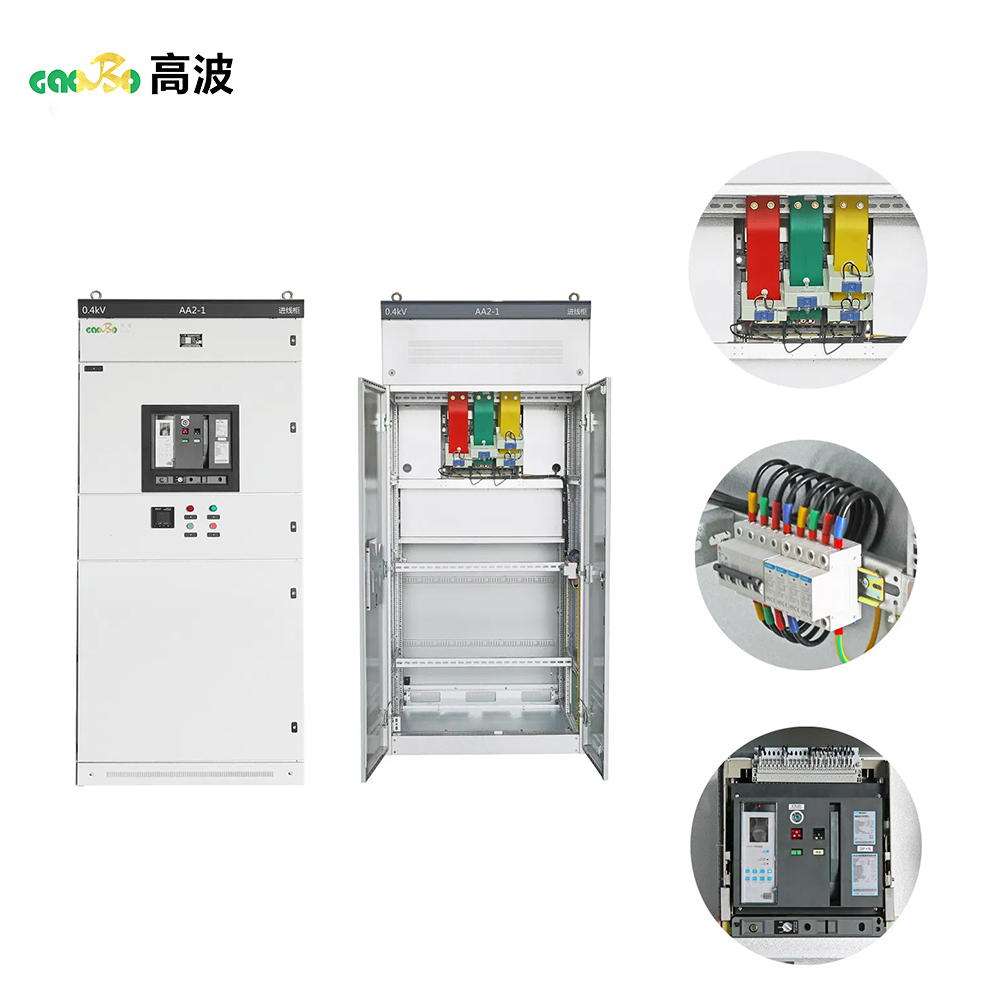

1. ما هي معدات التبديل ذات الجهد المنخفض؟

معدات التبديل ذات الجهد المنخفضلوحة توزيع الجهد المنخفض، المعروفة أيضًا باسم لوحة التوزيع، هي مجموعة متكاملة من المعدات الكهربائية تُستخدم في أنظمة الطاقة بجهد تيار متردد أقل من 1000 فولت وجهد تيار مستمر أقل من 1500 فولت. وظائفها الرئيسية هي توزيع الطاقة والتحكم فيها وقياسها وحمايتها ومراقبتها.

فكر فيه باعتباره "مركزًا مروريًا" أو "مركز توزيع" للطاقة الكهربائية:

الإدخال: يستقبل الطاقة الكهربائية من المصدر العلوي (على سبيل المثال، المحول).

الوظيفة الأساسية: توزيع الطاقة الكهربائية والتحكم فيها وحمايتها داخل مجموعتها.

الإخراج: يقوم بتوصيل الطاقة بشكل آمن ومنهجي من خلال دوائر متعددة إلى مختلف المعدات النهائية، مثل محركات الورشة، وإضاءة المكاتب، ومكيفات الهواء، ومضخات المياه.

التسميات الشائعة للطرازات: ربما سمعتَ عن MNS، وGGD، وGCK، وGCS، وPrisma، وBlokset. هذه أنواع وعلامات تجارية مختلفة من معدات التوزيع منخفضة الجهد، تختلف في هيكلها ومعاييرها التقنية وتطبيقاتها.

شركة قوانغتشو جاوبو للمعدات الكهروميكانيكية المحدودة---Yشريكنا الموثوق به في مجال معدات التبديل ذات الجهد المنخفض

II. الأدوار والوظائف الأساسية

توزيع الطاقة: توزيع الطاقة الواردة الرئيسية إلى الدوائر الفرعية المختلفة، وتزويد مناطق ومعدات مختلفة.

التحكم في الدائرة: يتيح توصيل وفصل الدوائر باستخدام مكونات مثل قواطع الدائرة والمقاولات، مما يسمح بالتحكم اليدوي والبعيد والتلقائي.

الحماية: تُعد هذه الوظيفة الأكثر أهمية. فهي تقطع التيار الكهربائي تلقائيًا في حال حدوث أعطال مثل الحمل الزائد، أو قصر الدائرة، أو تسرب التيار الكهربائي، مما يحمي الأفراد والمعدات.

القياس والمراقبة: يتضمن عدادات الطاقة، وأجهزة قياس التيار الكهربائي، وأجهزة قياس الفولتميتر، وما إلى ذلك، لقياس استهلاك الطاقة ومراقبة معلمات الشبكة (على سبيل المثال، الجهد والتيار وعامل القدرة).

العزل والصيانة: من خلال مفاتيح الفصل أو العوازل، فإنه يوفر انقطاعًا مرئيًا في الدائرة، مما يضمن السلامة أثناء الصيانة والخدمة.

ثالثًا: المكونات الرئيسية

يتكون تجميع معدات التبديل ذات الجهد المنخفض النموذجي من الأجزاء التالية:

رابعًا: التصنيفات الرئيسية

حسب البناء:

النوع الثابت: جميع المكونات الكهربائية مُثبّتة بشكل دائم. هيكل بسيط، تكلفة أقل، لكن صيانته أقل سهولة. مثال: GGD.

نوع قابل للسحب: وحدات وظيفية، مثل قواطع الدائرة، مدمجة في أدراج قابلة للإزالة. في حال تعطل أي دائرة، يمكن استبدال الدرج بسرعة بدرج احتياطي، مما يضمن توفرًا عاليًا وسهولة في الصيانة. أمثلة: MNS، Blokset، Prisma. هذا هو الخيار العصري والموصى به.

حسب التطبيق:

لوحات التوزيع: لتوزيع الطاقة العامة.

لوحات التحكم / مراكز التحكم في المحركات (MCC): مصممة خصيصًا للتحكم في المعدات مثل المحركات.

بنوك المكثفات: للتعويض عن القدرة التفاعلية.

لوحات التشغيل الناعمة / محركات التردد المتغير: تحتوي على مشغلات ناعمة أو محركات تردد متغير لبدء تشغيل المحرك بسلاسة والتحكم في السرعة.

خامسا. مجالات التطبيق

تشكل معدات التبديل ذات الجهد المنخفض البنية التحتية الأساسية الموجودة في:

الصناعية: المصانع والمناجم ومصانع التصنيع.

تجاري: مباني المكاتب، ومراكز التسوق، والفنادق، والمستشفيات، والمدارس.

البنية التحتية: المطارات ومحطات السكك الحديدية ومترو الأنفاق والملاعب ومراكز البيانات.

سكني: مجمعات الشقق، غرف الكهرباء في المباني الشاهقة.

الطاقة المتجددة: توزيع الطاقة بعد العاكسات في محطات الطاقة الشمسية الكهروضوئية ومزارع الرياح.

السادس. اعتبارات رئيسية للاختيار

عند اختيار معدات التبديل ذات الجهد المنخفض، ضع العوامل التالية في الاعتبار:

إجمالي سعة التحميل والحساب: تحديد إجمالي الحمل الكهربائي ومتطلبات التيار.

مدخل/مخرج الكابل: مدخل الكابل العلوي أو السفلي.

نوع التجميع: اختر بين التجميع الثابت أو التجميع القابل للسحب بناءً على الميزانية والموثوقية المطلوبة.

العلامات التجارية للمكونات: تعتبر العلامة التجارية وجودة المكونات الأساسية (القواطع، والمقاولات) أمرًا بالغ الأهمية.

تصنيف حماية الدخول (IP): حدد رمز IP المناسب استنادًا إلى بيئة التثبيت (على سبيل المثال، الرطوبة، الغبار).

إمكانية التوسع في المستقبل: ضع في اعتبارك الحاجة إلى إضافة الدوائر في المستقبل.

المعايير والشهادات: تأكد من أن المنتج يتوافق مع المعايير الوطنية أو الدولية (على سبيل المثال، IEC، UL، GB) ويحمل الشهادات اللازمة (على سبيل المثال، CE، CCC).

٧. إجراءات السلامة التشغيلية

السلامة هي الأهم! يجب أن يُنفَّذ تشغيل وصيانة مفاتيح الجهد المنخفض بواسطة كهربائيين مؤهلين ومعتمدين فقط.

تطبيق نظام تصريح العمل بشكل صارم.

قبل العمل، تأكد دائمًا من عدم وجود جهد، وتفريغ المكثفات، وتطبيق التأريض وقصر الدائرة.

اعرض علامات تحذيرية واضحة، مثل "ممنوع التشغيل - الرجال في العمل".

استخدم الأدوات المعزولة المناسبة ومعدات الحماية الشخصية (PPE).

لا تقم أبدًا بتشغيل قاطع/عازل تحت الحمل.
